山東數控設備生產廠家  智能鋼筋鋸切套絲打磨生產線

本機是一種主要針對棒料鋼筋頭部螺紋加工全自動一體化設備。能夠?qū)摻畎凑招枰詣?dòng)完成鋼筋端部螺紋加工工藝，并且在制作小直徑鋼筋時能通過鐓粗工藝將鋼筋頭部墩粗，從而使鋼筋的加工螺紋直徑更大連接強度更高。同時完成套絲工藝后可對鋼筋端部不平整的部位進行打磨工序。本機廣泛用于建筑、高速公路等行業，適用于各種規格不同長度的鋼筋套絲工作，對于規格多，批量小的鋼筋切斷工作更加適用。本機減少輔助勞動，做到加工出的產品螺紋標準，尺寸準確，，是我們公司立研發的具有自主知識產權的高科技產品，，安裝簡單，使用方便。總之，我們在設計上力求多樣化，滿足用戶需要，簡約有效，以降低成本，追求性價比，為用戶帶來實實在在的效率和收益。

一、設備結構組成

圖2-1 設備結構示意圖YGT-450型鋸切套絲生產線主要由備料架

（1）、鋸前輸送軌道（2）、鋸切主機（3）、鋸后輸送卸料軌道（4）、一號送料平臺（5）、一號送料輥道（6）、二號送料平臺（7）、二號送料平臺送料輥道（8）、一號套絲機（9）、二號套絲機（10）、套絲成品儲料槽（11）、鋸切余料儲料槽（12）、電控柜、操作柜十四部分組成。設備采用數字化控制，響應速度快，具有結構簡單、易操作、、功能強、維護方便的特點。

主要針對于不同鋼筋直徑、鋼筋棒材的鋸切，套絲，全自動數控鋸切套絲一體機，能夠?qū)摻畎舨陌凑招枨?，自?dòng)鋸切成所需要長度，并對下好料的棒材進行分類儲存，套絲，全自動化大型的數控鋼筋鋸切套絲設備。

1、采用伺服電機，鋸切精度高。鋸切后的鋼筋自動分料，套絲方便。

 2、 通過變頻電機驅動絲杠機構來調整剪切刀口與定位擋板之間的距離，采用編碼器測量，定尺精度高，可達±2mm，可剪切各種長度的鋼筋。

3、 采用液壓鋸切方式，體積小、產量高，與一些廠家的機械沖剪方式相比，具有噪音低，使用壽命長，設備運行穩定等特點；與此同時鋼筋采用油缸壓料，壓力大，鋸切時，鋼筋不會轉動，鋼筋切頭均勻。

 4、鋸床采用國內的雙面夾緊鋸床。

5、合理的氣動系統設計理念，主管道采用不銹鋼管傳輸，降低了壓縮空氣損耗；電磁閥安裝在相應控制氣缸的下方，響應速度快，便后維護。

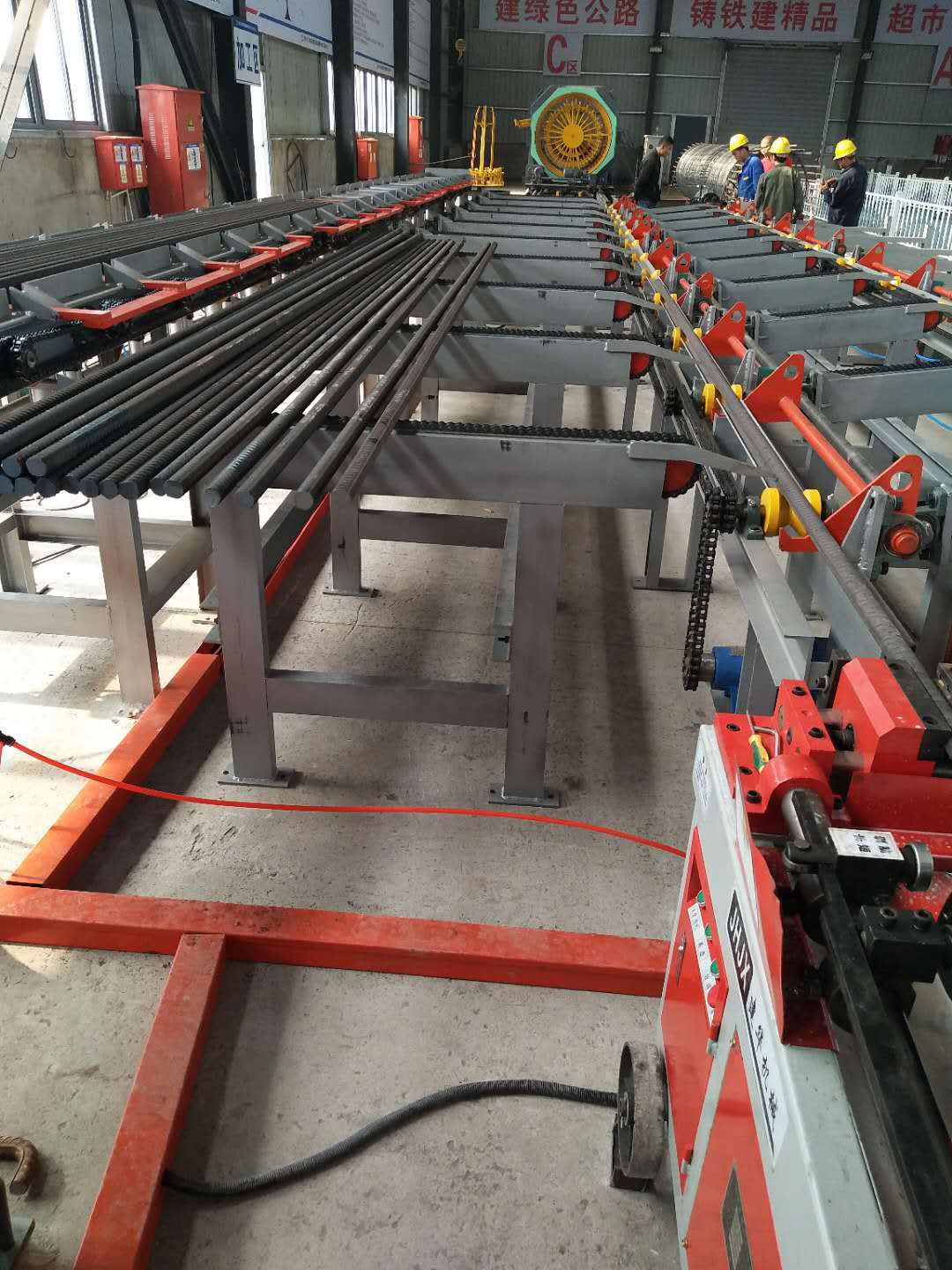

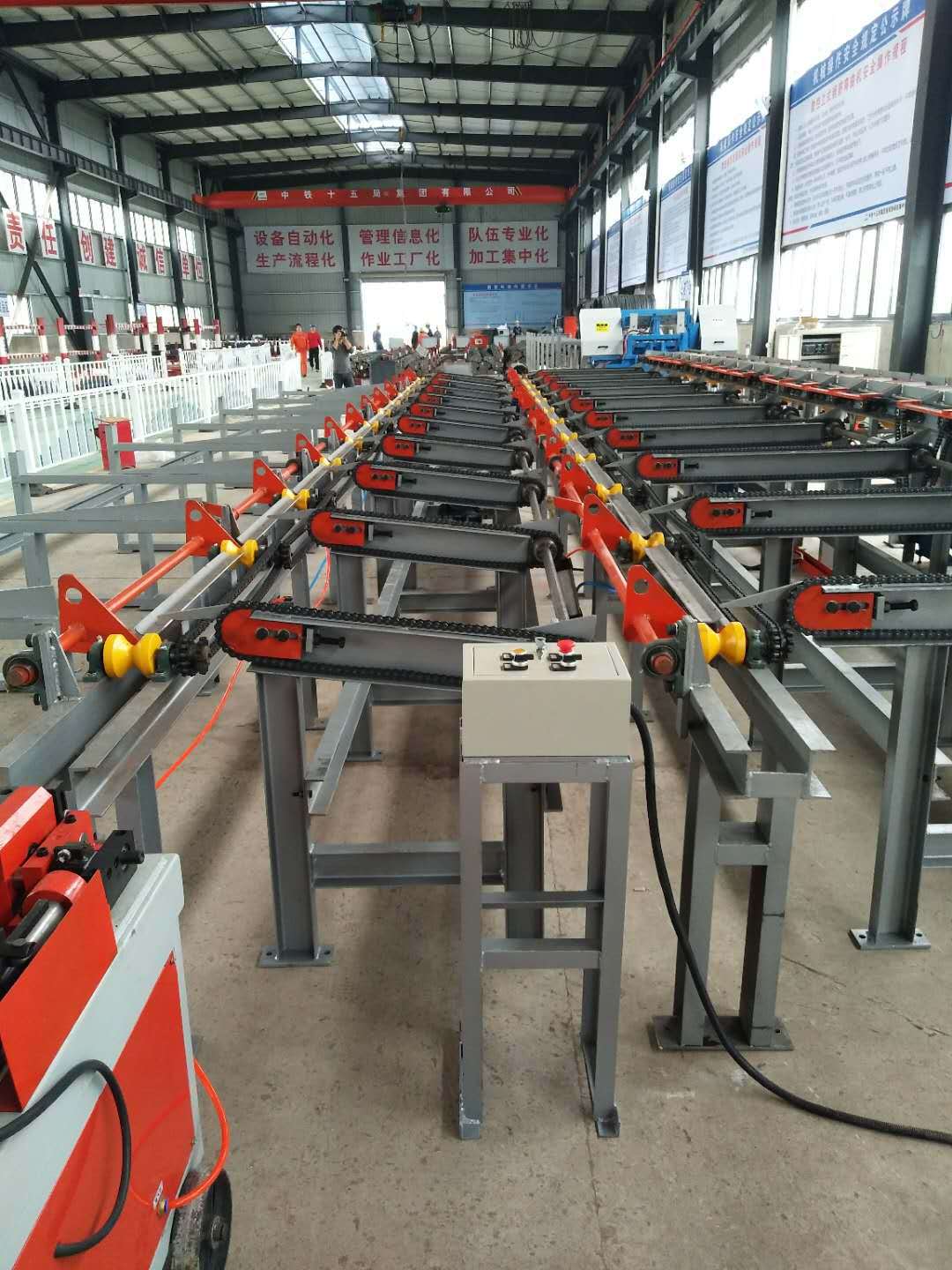

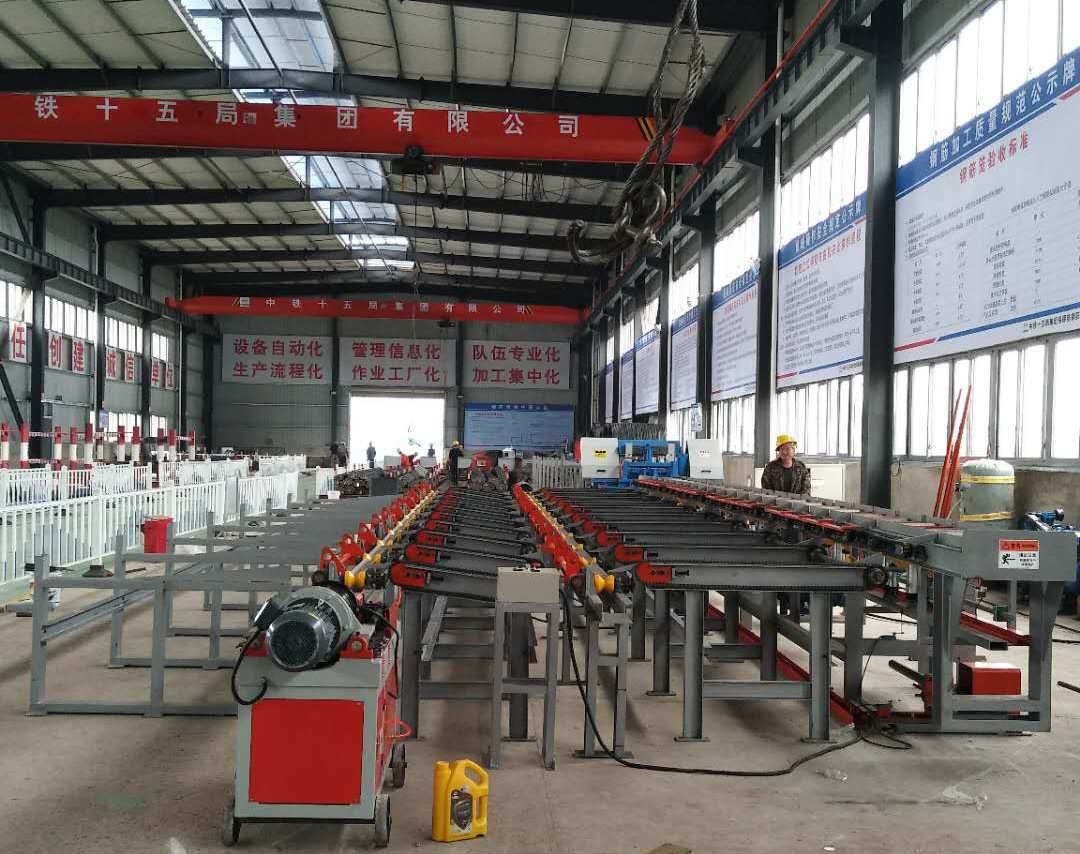

設備產品圖
