武漢老舊小區生活變頻恒壓供水泵房改造方案

一、改造必要性

當前武漢不少小區的供水泵房存在諸多問題，嚴重影響居民用水體驗，部分老舊泵房設備老化嚴重，運行效率低下，能耗較高，且無法根據用水需求靈活調節供水壓力，導致用水高峰期高層水壓不足，低谷期壓力過高造成能源浪費和管道損耗。例如，有些小區泵房的水泵仍采用傳統的直接啟動方式，啟動時電流沖擊大，不僅影響設備壽命，還可能對電網造成干擾。此外，許多泵房缺乏有效的監控和管理系統，設備故障不能及時發現和處理，容易引發停水等突發情況。同時，隨著居民生活水平的提高，對供水的穩定性、安全性和智能化要求也日益提升，因此對小區生活變頻恒壓供水泵房進行改造十分必要。

二、改造目標

水壓穩定：通過改造，使供水系統的恒壓控制精度達到 ±0.01Mpa，確保小區各樓層在不同用水時段都能獲得穩定的水壓，滿足居民正常用水需求，解決高層住戶用水高峰期水壓不足的問題。

節能：采用的變頻調速技術，根據用水流量自動調節水泵轉速，降低能耗，與改造前相比，預計節能率可達 20%-30%。

智能化管理：構建完善的遠程監控系統，實現對泵房設備運行狀態、水質、水壓、流量等參數的實時監測和遠程控制，做到泵房無人值守，提高管理效率，縮短故障處理時間。

延長設備壽命：通過更換設備、優化控制系統，減少設備的磨損和故障發生率，延長泵房設備的使用壽命，降低維護成本。

保障用水安全：對泵房內與水接觸的設備和管道進行升級改造，采用符合衛生標準的材質，增設水質監測和消毒設備，確保供水水質安全。

三、改造具體方案

3.1、設備更新與選型

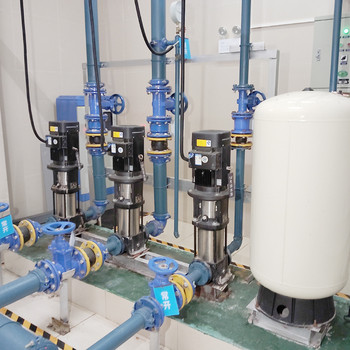

水泵：根據小區的用水規模和壓力需求，選用節能的不銹鋼立式多級離心泵。水泵的流量和揚程應經過計算，滿足小區高峰用水時的需求，同時按照 “兩用一備” 或 “三用一備” 的原則配置，確保在部分水泵檢修時不影響正常供水。例如，對于一個 300 戶的小區，可選用 3 臺流量為 20m3/h、揚程為 60m 的水泵，其中 2 臺工作，1 臺備用。

變頻器：選擇品牌的變頻器，如 ACS510系列等，其具有穩定的性能和的調速功能，能根據管網壓力的變化自動調節水泵的運行頻率，實現恒壓供水。變頻器的容量應與水泵電機功率相匹配，并預留一定的余量。

控制柜：采用模塊化設計的控制柜，內部配置 PLC（可編程邏輯控制器）、人機界面、斷路器、接觸器等元件。PLC 作為控制核心，負責接收壓力傳感器的信號，根據設定的壓力值控制變頻器和水泵的運行。人機界面便于操作人員設置參數、查看設備運行狀態和故障信息。

3.2、控制系統升級

壓力控制系統：在小區供水管網的關鍵位置安裝壓力傳感器，實時采集管網壓力信號，并將信號傳輸給 PLC。PLC 將實際壓力與設定壓力進行比較，通過 PID（比例 - 積分 - 微分）調節算法控制變頻器的輸出頻率，從而改變水泵的轉速，使管網壓力保持在設定值范圍內。

水泵輪換控制：為了使各臺水泵的運行時間均勻，延長設備壽命，控制系統應具備水泵自動輪換功能?？筛鶕?jù)水泵的運行時間或累計運行次數，自動切換工作水泵和備用水泵。

保護功能設置：在控制系統中設置完善的保護功能，包括過壓保護、欠壓保護、過流保護、過載保護、缺水保護、電機過熱保護等。當設備出現異常情況時，系統能自動停機并發出報警信號，避免設備損壞和事故發生。

3.3、泵房布局優化

空間規劃：根據泵房的實際尺寸和設備數量，合理規劃設備的擺放位置，確保設備之間有足夠的維護空間，便于操作人員進行檢修和保養。同時，要考慮通風、散熱和采光條件，必要時安裝通風設備和照明設施。

管道布置：重新設計泵房內的管道系統，采用耐腐蝕、阻力小的管材，如不銹鋼管。管道的連接應牢固密封，減少漏水現象。合理設置閥門和壓力表，便于管道的檢修和壓力監測。此外，管道的布置應避免交叉和迂回，降低水頭損失。

降噪處理：水泵運行時會產生一定的噪音，為了減少對周圍環境的影響，可在水泵基礎上安裝減震墊，管道上安裝減震喉，必要時對泵房進行隔音處理，如加裝隔音板、隔音門等。

3.4、智慧化改造

遠程監控系統：在泵房內安裝高清攝像頭、溫濕度傳感器、水質傳感器等設備，實時采集泵房的環境參數、設備運行狀態和水質信息，并通過網絡傳輸?shù)蕉喂┧h程監控平臺。管理人員可通過電腦、手機等終端隨時隨地查看泵房的運行情況，及時發現和處理問題。

自動報警系統：當泵房內的設備出現故障、參數超標或發生異常情況時，系統能自動發出聲光報警信號，并通過短信、等方式通知管理人員，以便及時采取措施。同時，系統可記錄報警信息，為后續的故障分析和處理提供依據。

數據分析與優化：通過對泵房運行數據的長期采集和分析，了解小區的用水規律和設備運行狀況，為供水方案的優化和設備的維護保養提供數據支持。例如，根據用水高峰時段的流量和壓力變化，合理調整水泵的運行參數，進一步提高節能效果。

四、施工組織與管理

4.1、前期準備

詳細勘察：對泵房的現狀進行全面勘察，包括設備型號、數量、運行狀況、管道布置、電氣系統等，繪制詳細的勘察圖紙，為改造方案的設計和施工提供準確依據。

方案設計與審批：根據勘察結果和改造目標，制定詳細的改造方案，包括設備選型、控制系統設計、泵房布局規劃等，并提交相關部門審批。同時，組織人員對方案進行評審，確保方案的可行性和合理性。

居民溝通：通過社區公告、居民會議等方式，向小區居民介紹泵房改造的必要性、方案內容、施工進度和注意事項，爭取居民的理解和支持。設立咨詢電話和意見箱，及時解答居民的疑問和處理居民的反饋意見。

4.2、施工過程管理

進度控制：制定詳細的施工進度計劃，明確各階段的工作任務和時間節點，安排專人負責進度跟蹤和管理。合理調配人力、物力和財力資源，確保施工進度按計劃進行。如遇特殊情況導致進度延誤，應及時采取措施進行調整。

質量管理：建立嚴格的質量管理體系，加強對施工過程的質量控制。對進場的設備和材料進行檢驗，確保其質量符合相關標準和設計要求。施工過程中，嚴格按照施工規范和設計圖紙進行操作，每道工序完成后進行質量驗收，合格后方可進行下一道工序。

安全管理：加強施工現場的安全管理，設置明顯的安全警示標志，對施工人員進行安全教育和培訓，提高施工人員的安全意識和操作技能。嚴格遵守操作規程，做好防火、防盜、防觸電等安全防護工作，確保施工安全。

驗收與移交

驗收標準：按照國家和地方相關的規范和標準，對泵房改造工程進行全面驗收。驗收內容包括設備運行性能、水壓穩定性、水質達標情況、控制系統功能、泵房布局合理性等。邀請相關部門、供水企業和居民代表參與驗收，確保驗收結果的公正性和性。

資料移交：驗收合格后，及時整理和移交改造工程的相關資料，包括設計圖紙、施工記錄、設備說明書、驗收報告等，為后續的設備運行和維護提供依據。

人員培訓：對供水企業的管理人員和泵房操作人員進行培訓，使其熟悉改造后泵房的設備性能、操作方法和維護知識，確保泵房能夠正常、安全運行。

五、案例參考

武漢洪山區金地天悅小區中區變頻供水設備改造中，為小區供水安裝了 “智慧芯”。改造后的泵房采用變頻恒壓供水系統，配備了的 PLC 控制系統和遠程監控設備。通過壓力傳感器實時監測管網壓力，自動調節水泵轉速，使供水壓力保持穩定。同時，管理人員可通過遠程監控平臺隨時查看泵房運行情況，及時處理設備故障。改造后，小區的供水壓力穩定，居民用水滿意度顯著提高。

又如中國鐵鐵積玉萬象對泵房進行了可視化建設，配置多處監控探頭，實現 24 小時遠程管理、無人值守。通過變頻恒壓供水設備的應用，解決了高層水壓不足的問題，且供水能耗明顯下降，取得了良好的改造效果。
