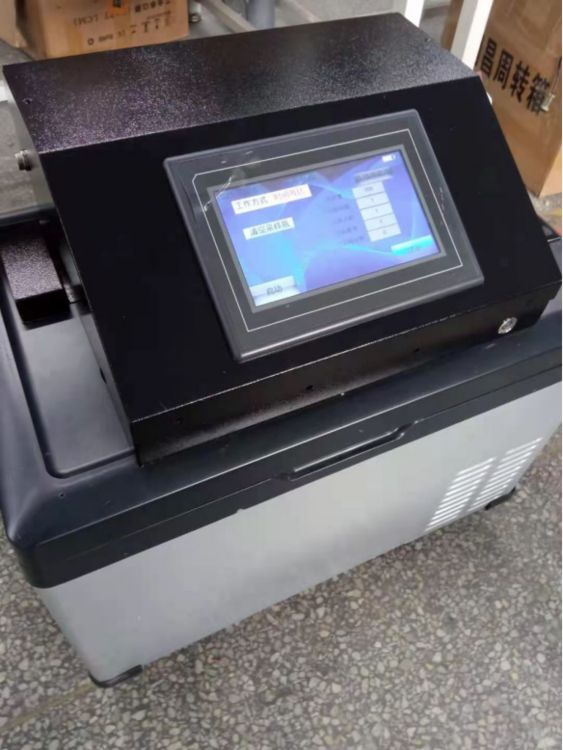

儀器簡介

LB-8001D 水質自動采樣器還具有密碼保護、斷電保護等保護功能，可實現按定 時、時間等比例、量

等比

例、外控采樣、串口控制等多種方式采樣， 并可實現留取混合平行樣、遠程控制采樣、遠程參數設

置、等功能。

儀器主要功能特點

1）分瓶留樣功能：儀器可實現 1～12 瓶分瓶留樣，瓶數可自由設定。

2）采樣功能：可實現定時采樣、時間等比、流量等比、外控采樣、 串口控制等多種采樣方式。

3）留樣記錄功能：可記錄每次采樣的留樣瓶號、留樣時間、留樣量、COD 值和 NH3-N 值，可記錄

新 1000 條數據記錄。

4）對外接口：流量計模擬接口，RS485 接口。

5）斷電保護功能：儀器在運行狀態下斷電并重新通電后，儀器能自動恢復原 運行狀態，斷電后儀器

參數不丟失。

6）自動排空功能：每次采樣完畢，系統可自動排空管內存水，以采樣管 路不產生沉積堵塞。

 7）防溢功能：用戶可設置留樣瓶數量，完成設定瓶數的留樣后停止留樣。

8）水樣冷藏功能：采用制冷裝置，可使留存的水樣保存在 0℃～4℃環 境。

儀器主要技術指標

l 采樣間隔：1min～9999min 可設

l 留樣瓶數：12 瓶

l 單次留樣樣量：10ml～1000ml

l 留樣量誤差：±10%（留樣 200ml 時）

l 等比例留樣量誤差：±10%

l 內置采樣泵吸程：≥6.5 米

l 水平采樣距離：≥60 米

l 水樣保存溫度：0℃～4℃（±1.5℃）

l 管路系統氣密性：≤-0.07MPa

l 平均無故障連續運行時間：≥1440h/次

l 絕緣阻抗：＞20MΩ

l 模擬接口：4mA～20mA

l 數字量輸入接口：開關量、RS485

l 流量測量接入形式：流量計模擬信號

l 重量：20kg

l 功率：110W

l 工作電壓：AC220V±10%，50Hz±1Hz

l 工作溫度：10℃～40℃

l 工作濕度：≤85％RH

儀器工作模式說明

1）定時采樣：按照采樣定時表設定，水質自動采樣器將定量水樣從采樣點采 集到留樣瓶中。

2）時間等比例采樣：按照設定采樣時間間隔，水質自動采樣器將定量水樣從 采樣點采集到到留樣

瓶中。

3）流量等比例采樣：每流過一定體積的水體，水質自動采樣器自動將定量水 樣從采樣點采集到留樣

瓶中。

4）超標留樣（外控采樣）：當接收到外部觸發信號—開關量信號時或模擬量信號，水質自動采樣器將

定量水樣從采樣點采集到留樣瓶中。

5）串口控制：當接收到串口命令時，按命令要求進行采樣。

儀器內部組成

1）水質自動采樣器主要有微電腦控制器、鍵盤顯示器、水樣分配器、水樣冷 藏箱和留樣瓶組成。

2）留樣瓶編號

采樣器的留樣瓶總數為12 個，材質為聚乙烯，在冷藏箱內成 4×6矩陣分布， 其位置及編號如下圖（正

視）所示：

外圍接口

水質自動采樣器的外圍接口包括水路接口和電路接口兩部分。

 水路接口：

“采樣”口是采樣器采水的入口。采樣器使用時，用采樣管從采樣口接到水源地。

 電路接口： AD0：連接流量計的輸出模擬信號，范圍為4mA～20mA。

AD1：連接COD監測儀的輸出模擬信號，范圍為4mA～20mA。

AD2：連接氨氮監測儀的輸出模擬信號，范圍為4mA～20mA。

AD3：連接總磷監測儀的輸出模擬信號，范圍為4mA～20mA。

AD4：連接總氮監測儀的輸出模擬信號，范圍為4mA～20mA。

觸發：無源開關型信號，外控采樣輸入信號。
