平面鋼閘門門葉如何進行安裝
在進行鋼制閘門門葉安裝之前，我們需要做好準備工作，然后才可以從各方面入手進行組裝，下面就是小編為您提供的幾點啟閉機閘門門葉安裝注意事項，請您做個參考。
門槽復測合格記錄需要，而且鋼制閘門的門槽中雜物和鋼筋頭等都需要清理干凈；閘門程度鎖錠裝置也可以投入使用，因此需要檢查是否可以正常使用；還需要清理出門葉和其他附件的堆放場地。門槽孔口已設置安全圍欄及蓋板。
當閘門門葉分節和其他相關配件產品運至工地后需要進行組裝，然后再分節吊入門槽安裝。門葉組裝內容主要有閘門吊放、組合、調整、焊接、安裝止水件、行走機構和檢查等。
此外，鋼制閘門廠家提醒您：在組裝前需要再廠內或在門槽附近搭設拼裝平臺，而且平臺是需要用型鋼或混凝土進行鋪設的，在搭設平臺的時候還應該考慮留出焊接、安裝附件和進行檢查測量的位置。

二、在設計上平面鋼閘門應遵循哪些要求
我們現結合運行良好的已建工程實例，參考鋼制閘門設計規范，對其中的原則要求做了星系的研究，并提出解決問題的詳細措施方法供業內人員試驗參考，一起來學習一下吧！
我們需要知道鋼制閘門的主要標準和規范，規范是在生產鋼制閘門的過程中不可以任意加大焊縫，而且需要避免焊縫立體交叉于一處。在生產時可以通過各種方式來避免不利影響的出現，在水流條件過于復雜的條件下需要進行鋼制閘門模型試驗研究。
而對于閘門的承重構件和連接件來說，應該要仔細驗算正應力和剪應力，而且還需要仔細比對溢洪道漏頂式平面鋼閘門標準，對水工剛結構潛孔式焊接平面鋼閘門設計圖進行研究，爭取可以生產出在各方面都*的水利閘門。
當然，我們廠家還設立了的檢測團隊，確保了每一個出廠的鋼制閘門都精益求精，在程度上增強了水利工程的可靠性。

三、平面鋼閘門定期維護保養鋼制閘門可以延長使用壽命
1.由于波浪沖擊會引起鋼制閘門震動。可以在安裝閘門上有加設防浪格柵、排，以達到削減波浪沖擊強度；由止水漏水問題引發的閘門震動可以調整止水位置，或是更換其他治水材料尺寸，讓兩者緊密接觸可以有效降低止水引起的震動。
2.再高流速水條件下，因建筑過水斷面發生變化導致水結構面發生變化，泄水建筑物水汽不足導致閘門槽和預埋件發生氣蝕。解決方法，對已被氣蝕的部分用乃氣蝕材料補強，盡可能水斷面平整。
3.定期對閘門主輪、吊耳軸銷部分注油潤滑性，防止生銹。
4.如果閘門滾輪長期處于槽內或無法取出可以用集中潤滑的方式。
5.定時、設立專人去檢查閘門有無破損杜納洌情況，各部分焊接。
6.防水膠皮及時更換，在發現老化的情況下，安裝前要涂抹防老劑，存放避免陽光暴曬。
7.做好防腐、防蟲蛀、擠壓、變形等問題。
8.對露出部分涂油脂保護，金屬部分涂抹防銹涂料。

四、平面鋼閘門防腐要求
水工鋼閘門噴涂鋅、涂漆的一般工藝流程是：噴砂除銹→質量檢查→噴涂鋅→質量檢查→涂料封閉→質量檢查
1．不銹鋼及非金屬材料不涂防腐涂料。
2．傳動部位接觸面涂防銹油脂保護。
3．碳鋼部件（傳動部件除外）均進行噴砂除銹質量達Sa21/2級標準。水上部件涂環氧鐵紅防銹漆，外罩面漆。
4．涂層均勻、光亮完整，沒有粗糙不平，漏漆等現象。漆膜牢固，無剝落、裂紋等缺陷。

  鋼閘門安裝驗收鋼制閘門制造安裝及驗收規范分析如下：　　1、橡膠密封環帶應能耐腐蝕，耐磨及耐壓；安裝方便及止水性能好；在任意1.0米長的范圍內的滲漏量不大于0.1L/S。 　　2、閘板與P型密封條接觸處應做加強型防腐處理。 　　3、如果受運輸條件限制,一扇鋼閘門需由兩塊構件連成一體時,投標人需提供專題報告供招標人及設計方審查。 　　4、平板濾網加工制作的要求 　　5、格網及起吊架的制造與驗收應按照GBJ205-83《鋼結構工程施工及驗收規范》及國家有關技術規范。 　　6、導軌長度需要拼接時，采用對接雙面焊縫。焊口錯邊量應不小于0.2倍的槽鋼腰厚。焊口磨平。導軌在安裝前調直。直線度公差值為導軌長度的1/1000。 　　7、導軌中心線垂直度公差為導軌長度的1/1000，導軌中心線與安裝中心平面的平行度公差值為4mm。 　　8、平板濾網設置集污器，濾網的加工制作應滿足水流條件及起吊要求。 　　9、防腐處理 　　10、表面預處理 　　平板濾網所有零部件非配合表面、鋼閘門門葉結構和起吊裝置的鋼結構件在制作完畢后，其表面應進行表面處理,清除所有污物、油脂、和鐵銹，工件基體達到St3級的標準。 　　11、漆 　　平板濾網所有零部件非配合表面、鋼閘門門葉結構和起吊裝置的鋼結構件應涂漆防銹。油漆應選用國內較的漆種，并能適應當?shù)丨h(huán)境條件。 　　12、質量、試驗及驗收 　　13、每臺產品出廠前做各種性能試驗，并確保各參數下的技術性能。各種試驗滿足國家標準及企業標準，并提周通知招標人參加，對其滿意、認可后才能包裝發貨。 　　14、閘門出廠前應做1.1倍公稱壓力下的密封性試驗，保壓4分鐘不降壓、不滲漏、無塑變、操作靈活。強度試驗其強度值應不低于1.5倍公稱壓力，保壓30分鐘不降壓，閘門無塑性、彈性變形，不影響密封性能，不滲漏。 　　15、投標人應在開始投料制造之前。向招標人提供一份完整的質量管理和質量書及準備正式使用的有關標準和規定的目錄清單。
 ?? 主要由閘框和閘板兩大部分組成。閘框是閘板的支承構件，也是閘板的運行滑道，由地腳螺栓安裝固定在水閘閘墩及閘底板的二期混凝土中，將閘板所承受的全部水壓力安全傳遞到閘室中。為科學合理節約材料及減輕自重，其斷面制成格構式，斷面尺寸按所受荷載大小和閘板運行情況綜合考慮。閘板是用來封閉和開啟孔 口的活動擋水構件，板面四周設鑄鐵邊框梁，為提高閘門的強度，板面制成拱形，拱的圓心角按60°設計以降低其所受的水壓力。為便于制造、運輸和安裝，閘板可制成上下幾部分，待到安裝現場后再用螺栓連接組裝成整體，連接處上下板設置法蘭和筋板使其成為閘板的中心橫梁，以提高閘板的縱向剛度，在寬度方向設置縱向筋板，以提高其橫向剛度，同時起到縱梁的作用。

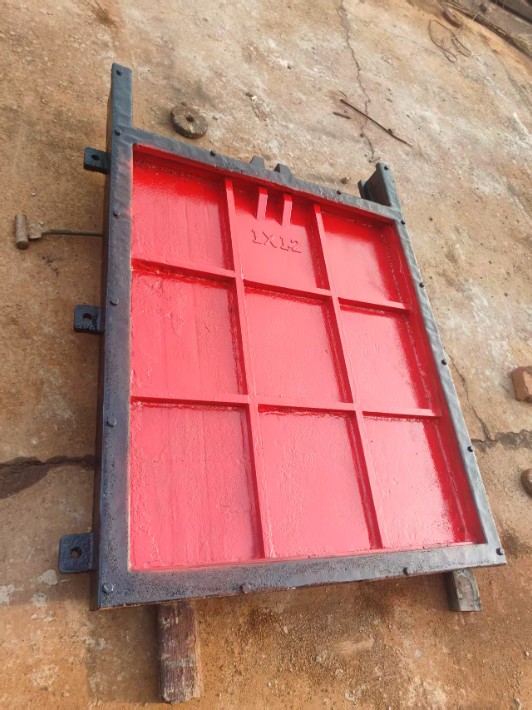

600*600鑄鐵閘門
供應商耀禹水利
600*600鑄鐵閘門產品概述：鑄鐵鑲銅圓閘門是我國積極吸收國內外結構和工藝，而進行改進的一種給排水及污水處理的理想設備。廣泛應用于市政、石油、化工、電站、冶金、煤炭、輕工、食品、制藥、水利、污水處理等給排水工程中。對公稱壓力為0.1mpa以下的用在管道口合交匯窖井、泥沙池、污水渠道、原站井水口、清水池等地方，用以截止、疏通水流或調節水位。并可與手動、電動、液動啟閉機組合配套使用，實現現場操作或遠距離集中控制，還可與微機聯動控制。600*600鑄鐵閘門結構特點：鑄鐵鑲銅閘門根據外形結構分為鑄鐵鑲銅圓閘門和鑄鐵鑲銅方閘門，鑄鐵鑲銅圓閘門由門框、閘板、導軌、密封條、可調整密封機構等部件組成。具有結構簡單，密封性能好，耐磨性強，操作簡單，安裝方便，使用壽命長，規格，適用性廣等特點，可根據客戶需要選配手動啟閉機或手電兩用啟閉機。600*600鑄鐵閘門使用與保養1. 使用手動啟閉機開啟、關閉閘門時，用力應均勻，切勿用力過猛，以防損壞定位裝置。2.使用手電兩用啟閉機啟閉閘門時應注意到：a、用電動啟閉機時應檢查手搖柄是否脫離轉軸，以免在啟動是碰傷人員。b、用手動啟閉機時，應切斷電源，將搖柄插入孔內搖動（或?qū)㈦妱友b置上的電動標記切入到手動標志上去）。c、每2-3個月對啟閉機軸承、傳動螺桿、螺母等加注1-2次潤滑液，大保養時，應給軸承部分注滿黃油。d、每年需對閘門作一次尤其、防腐處理。公司詳述：耀禹水利機械廠是一家多年廠家，占地面積大15000平方米，工人人數達100多人，科技研究人員有30多人，主要經營產品包括：ql螺桿式啟閉機（qls手輪式螺桿啟閉機、qlc側搖式螺桿啟閉機、ql-sd手電兩用螺桿式啟閉機）、qpq卷揚式啟閉機（qpk快速卷揚式啟閉機、qpt臺車移動式卷揚啟閉機、qpg高揚程卷揚式啟閉機）、鑄鐵閘門（pxzm鑄鐵鑲銅閘門、pxym鑄鐵鑲銅圓閘門、pxfm鑄鐵鑲銅方閘門、pzg高壓鑄鐵閘門、mxy型明桿式鑄鐵鑲銅圓閘門、mxf明桿式鑄鐵鑲銅方閘門、dy堰門、可調節堰門、鑄鐵堰門、鑄鐵調節堰門、鑄鐵鑲銅調節堰門）、鋼制閘門（不銹鋼閘門）、拍門（鑄鐵拍門、節能型自由側翻式拍門）。mxf型鑲銅鑄鐵方閘門及配套的qd型手電兩用啟閉機主要應用于城市給排水行業中，用以截止、調整水流水位，其安裝、維護簡單方便，使用安全可靠。我公司生產的mxf型鑲銅鑄鐵方閘門的安裝方式可采用靠墻式安裝、法蘭式安裝、澆嵌式安裝等形式，具體根據用戶需要和特定條件而定。qd型啟閉機是一種多功能的手電兩用啟閉機，啟閉機上配有高度指示器，使用可靠、方便。本套產品通常由：鑲銅鑄鐵方閘門、手電兩用啟閉機、門框、閘板、軸導架和緊固螺栓等組成。
結構特點和工作原理: 1、鑄鐵鑲銅閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由灰口鑄鐵或球墨鑄鐵制成，導 軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接（對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的1/2～1 /3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。 2、鑄鐵鑲銅閘門通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。 3、采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。 4、 品種規格，適應性廣。 5、鑄鐵鑲銅閘門與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸 桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂升降運動，從而開啟或關閉閘門，達到 水、關水或調節水位的目的。 主要技術性能參數: 1、鑄鐵鑲銅閘門型號與規格 a）方形閘門 MZF 200×200～3500×3500 b）圓形閘門 MZY DN200～DN3000 AZYDN200～DN2000 c）矩形閘門 MZJ 1000×500～2000×1200 ,500×1000～1200×2000 2、鑄鐵鑲銅閘門主要性能指標 a）閘門密封面配合間隙≤0.1㎜，密封座厚度大于10㎜。 b）密封面每米長度滲水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m c）公稱壓力≤0.1Mpa；密封試驗壓力0.1Mpa。 d）工作環境：溫度-20℃～120℃ 濕度：95% 工作介質：水與污水 PH 值：5～10 e）安裝位置：正常狀態下正向迎水、處于鉛垂狀態。 f）大工作水頭：單向受壓：正向：10m 反向：5m 雙向受壓：均為10m g）啟閉速度：不小于0.2m/min，不大于1.5m/min。

閘門分類方法較多，主要有：
①按閘門的工作性質可分為工作閘門、檢修閘門和事故閘門。工作閘門也稱主要閘門，能在動水中啟閉。檢修閘門設于工作閘門前。用于建筑物或工作閘門等檢修時短期擋水，一般在靜水中啟閉。事故閘門多設于深孔工作閘門前，用于建筑物或設備出現事故時，能在動水中關閉而在靜水中開啟；兼作檢修閘門時，也稱事故檢修閘門；需要在限定時間內緊急關閉的事故閘門，稱為快速閘門。
②按閘門關閉時門頂與水面的相對位置分為露頂式閘門和潛孔式閘門。
③按門葉的外觀形狀分為平面閘門、弧形閘門、人字閘門、拱形閘門、球形閘門和圓筒閘門等。
④按制造門葉的材料分為鋼閘門、鑄鐵閘門、不銹鋼閘門、鑄鐵鑲銅閘門、木閘門、鋼筋混凝土閘門和組合材料閘門。另外，有些閘門，如翻板閘門可借助水力自動啟閉，稱為水力自動閘門。選擇閘門形式需要考慮其在水工建筑物中的位置、尺寸、設計水頭、運用條件、制造能力和安裝技術水平等因素，要求做到泄流時水流條件好、止水嚴密、啟閉力小、操作簡便靈活、檢修維護方便等。平面閘門和弧形閘門是***常用的門型。在工作閘門中，大型露頂式閘門和高水頭潛孔式閘門多用弧形閘門，船閘上多用人字閘門和橫拉閘門，檢修閘門和事故閘門一般都用平面閘門。制造門葉的材料近代多用鋼材，而鋼筋混凝土多用做需要借自重關閉施工導流底孔的封堵閘門。此外，在壓力管道中使用的將門葉、外殼和啟閉機械組成一體的控制設施，通稱閥門。

我們將水利閘門進行如下分類：
1、如果按閘門的工作性質可分為工作閘門、檢修閘門和事故閘門。
2、如果按閘門關閉時門頂與水面的相對位置分為露頂式閘門和潛孔式閘門。
3、當我們按閘門門葉的外觀形狀分為平面閘門、弧形閘門、人字閘門、拱形閘門、球形閘門和圓筒閘門等。
4、按制造閘門門葉的材料分為鋼閘門、鑄造閘門、木閘門、鋼筋混凝土閘門和組合材料閘門。對于翻板閘門可借助水力自動啟閉，稱為水力自動閘門。

閘門結構組成

閘門主要由三部分組成:
①主體活動部分，用以封閉或開放孔口，通稱閘門，亦稱門葉；
②埋固部分；
③啟閉設備。
活動部分包括面板梁系等稱重結構、支承行走部件、導向及止水裝置和吊耳等。埋件部分包括主軌、導軌、鉸座、門楣、底檻、止水座等，它們埋設在孔口周邊，用錨筋與水工建筑物的混凝土牢固連接，分別形成與門葉上支承行走部件及止水面，以便將門葉結構所承受的水壓力等荷載傳遞給水工建筑物，并獲

平面閘門的安裝
（1）平面閘門及其門槽埋設件的安裝，應按施工圖紙的規定進行。
（2）平面閘門的埋設件安裝，應符合DL/T5018-94第9.1.3條、第9.1.4條和第9.1.10條-第9.1.13的規定。
（3）閘門主支承部件的安裝調整工作應在門葉結構拼接裝焊接完畢，經過測量校正合格后方能進行。所有主支承面應當調整到同一平面上，其誤差不得大于施工圖紙的規定。
（4）充水裝置和自動掛脫梁定位裝置的安裝，除應按施工圖紙要求外，還需注意與自動掛脫梁的配合，以確保安全可靠地動作。
（5）平面閘門水封裝置的安裝技術要求，應按規定執行。
（6）平面閘門安裝完畢后，應清除埋件表面的門葉上的所有雜物，特別應注意清除不銹鋼水封座板表面的水泥漿。在滑道支承面和滾輪軸套涂抹或灌注潤滑脂。
（7）經監理人檢查合格的平面閘門及門槽埋件，方能按規定進行涂裝修補。
（8）平面閘門安裝完畢，應作靜平衡試驗。試驗方法為：將閘門自由地吊離地面100mm，通過滾輪或滑輪或滑道的中心測量上、下游方向與左、右方向的傾斜，單吊點平面閘門的傾斜不應超過門高的1/1000，且不大于8mm；平面鏈輪閘門的傾斜應不超過門高的1/1500，且不大于3mm；當超過上述規定時，應予配重調整。
1.2.2平面閘門的試驗 閘門安裝完畢后，承包人應會同監理人對平面閘門進行試驗和檢查。試驗前應檢查并確認自動掛脫梁掛脫鉤動作靈活可靠；充水裝置在其行程內升降自如、密封良好；吊桿的連接情況良好。 平面閘門的試驗項目包括：
（1）無水情況下全行程啟閉試驗。試驗過程檢查滑道或滾輪的運行無卡阻現象，雙吊點閘門的同步應達到設計要求。在閘門全關位置，水封橡皮無損傷，漏光檢查合格，止水嚴密。 在本項目試驗的全過程中，對水封橡皮與不銹鋼水封座板的接觸面采用清水重淋潤滑，以防損壞水封橡皮。
（2）靜水情況下的全行程啟閉試驗。本項試驗應在無水試驗合格后進行。試驗、檢查內容與無水試驗相同（水封裝置漏光檢查除外）。
（3）動水啟閉試驗。對于事故閘門、工作閘門應按施工圖紙要求進行動水條件下的啟閉試驗，試驗水頭應盡可能與設計水頭相一致。動水試驗前，承包人應根據施工圖紙及現場條件，編制試驗大綱報送監理人批準后實施。
（4）通用性試驗。對一門多槽使用的平面閘門，分別在每個門槽中進行無水情況下的全過程啟閉試驗，并經檢查合格；對利用一套自動掛過梁操作多孔和多扇閘門的情況，則應逐孔、逐扇進行配合操作試驗，并確保掛脫鉤動作可靠。
得良好的閘門止水性能。啟閉機械與門葉吊耳連接，以操作控制活動部分的位置，但也有少數閘門借助水力自動控制操作啟閉。

液壓翻板閘門的基本工作原理：
基本原理:現在應用***為廣泛的翻板閘門即為水力自控翻板閘門，其工作原理是杠桿平衡與轉動，具體來說，水力自控翻板閘門是利用水力和閘門重量相互制衡，通過增設阻尼反饋系統來達到調控水位的目的：當上游水位升高則閘門繞“橫軸”逐漸開啟泄流；反之，上游水位下降則閘門逐漸回關蓄水，使上游水位始終保持在設計要求的范圍內?，F(xiàn)如今液壓翻板閘門形式多樣，有底軸、連桿、滾輪多種形式。那么我們以滾輪連桿式翻板閘門例，滾輪連桿式翻板閘門是一種雙支點帶連桿的閘門，由面板、支腿、支墩、滾輪，連桿等部件組成，根據閘門水位的變化，依靠水力作用自動控制閘門的開啟和關閉。當上游來流量加大，閘門上游水位抬高，動水壓力對支點的力矩大于門重與各種阻尼對支點的力矩時，閘門自動開啟到一定傾角，直到在該傾角下動水壓力對支點的力矩等于門重支點的力矩，達到該流量下新的平衡。流量不變時，開啟角度也不變。而當上游流量減少到一定程度，使門重對支點的力矩大于動水壓力與各種阻尼對支點的力矩時，水力自控翻板閘門可自行回關到一定傾角，從而又達到該流量下新的平衡。
