1概述

acr網絡電力儀表是針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計的。它能測量所有的常用電力參數，如三相電流、電壓，有功、無功功率，電度、諧波等。由于該電力儀表還具備完善的通信聯網功能，所以我們稱之為網絡電力儀表。它非常適合于實時電力監控系統。

該表具有很高的性能價格比，可以直接取代常規電力變送器及測量?jī)x表。作為一種的智能化、數字化的前端采集元件，該系列網絡儀表已廣泛應用于各種控制系統、scada系統和能源管理系統中。

ACR330ELH安科瑞大屏幕點陣式多功能諧波電力儀表

ACR330ELH多功能諧波儀表是安科瑞電氣股份有限公司*生產的產品，該網絡儀表針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計的。它具有全面的三相交流電量測量、復費率電能計量、四象限電能計量、諧波分析、電網質量分析、遙信輸入、輸出以及網絡通訊等功能，其中ACR230ELH/ACR330ELH同時還具有電網波形實時跟蹤顯示和SOE事件記錄功能，主要用于對電網供電質量的綜合監控診斷及電能管理。

下面以安科瑞ACR320ELH產品為例,介紹ACR320ELH多功能網絡儀表的功能及技術參數。

2 產品規格及功能特點

2.1 系列產品規格

注 1：諧波測量 2~42 次在頻率 45~65Hz 范圍,精度為 1%，諧波測量 43~63 次在頻率 50Hz，精度為 2%；

注 2：3 相 4 線時，電壓角度、電流角度才有效。

2.2 系列產品輔助功能

注 1：可選功能中，DI:表示開關量輸入；DO：表示開關量輸出；M：表示模擬量輸出，CP：表示 Profibus 接口，CE：表示以太網通訊（如：4DI3DO+C 表示四路開關量輸入+三路開關量輸出+兩路 RS485 通訊）。

注 2：Profibus 與 RS485 通訊不可同時選擇，但可與其它所有功能任意配合選擇。

注 3：接線方法是為幾種可選功能的組合，例：訂貨型號為 ACR320ELH/KC(8DI4DO),輔助功能接線方式為：A4+B4 。

注 4：如帶報警功能，占 DO 中的一組觸點。

注 5：當儀表可選功能中帶+C 時，表示增加 1 路 RS485 通訊(儀表標配一路 RS485 通訊)。

注 6：各輔助功能的接線方式詳見三頁。

注 7：當選擇 CE 以太網通訊時,只能共選功能為 4DI+CE+一路 RS485 通訊+一路脈沖。

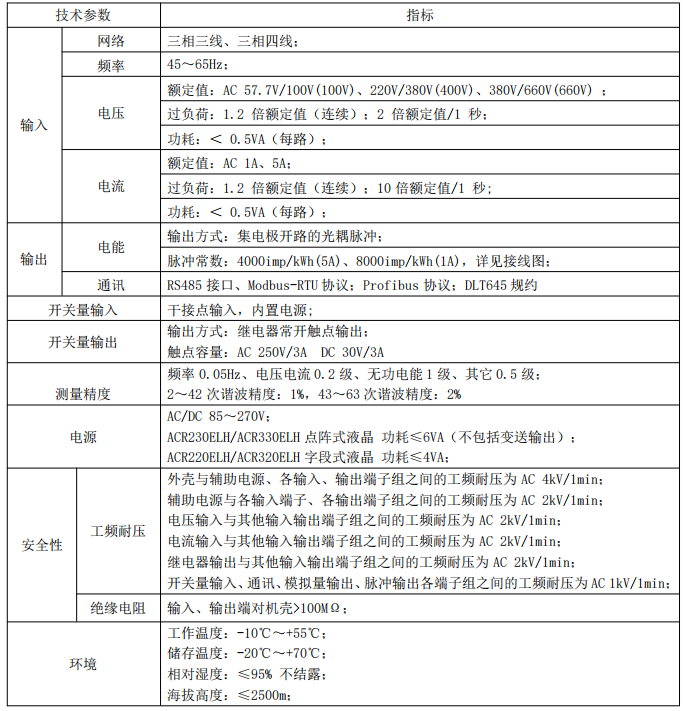

3 技術參數

4.2 電流輸入標準額定輸入電流為 1A 或 5A，要求使用外部 CT（建議使用接線排，不要直接接 CT，以便于拆裝）；確保輸入電流與電壓相對應，相序一致，方向一致；如果使用的 CT 回路上連有其它儀表，接線應采用串接方式；去除產品的電流輸入連線之前，一定要先斷開 CT 一次回路或者短接二次回路！

4.3 通訊接線儀表提供異步半雙工 RS485 通訊接口，采用 MODBUS-RTU 協議，各種數據信息均可在通訊線路上傳送。理論上在一條線路上可以同時連接多達 128 個網絡電力儀表，每個網絡電力儀表均可設定其通訊地址（Addr）。通訊連接建議使用屏蔽雙絞線，線徑不小于 0.5mm2。布線時應使通訊線遠離強電電纜或其他強電場環境。
