三十多年來山東海特數控一直致力于數控機床裝備、智能數控設備、智慧型人機交互協同作業設備、以及智能制造領域解決方案的研發與應用。主要產品分為立式加工中心、臥式加工中心、大型數控龍門加工中心、立式與臥式車銑復合加工中心，以及各類智能型、數控型裝備，并可為客戶提供開發各類數控控制設備、各種數控柔性自動化生產線的方案、各種工業智能機器人的控制方案。

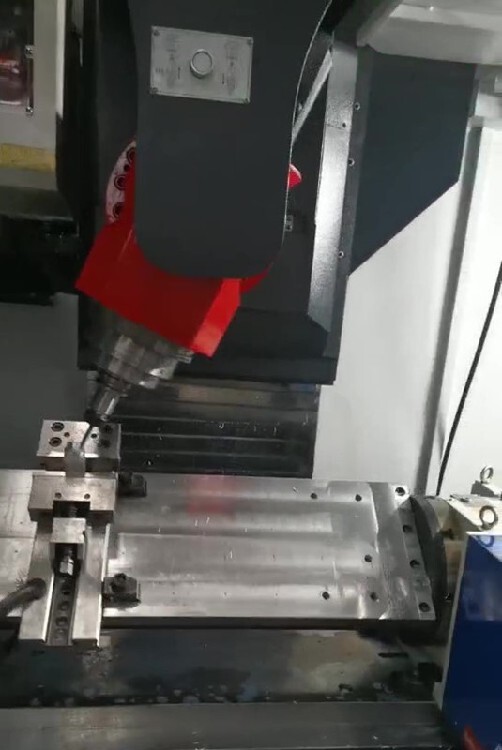

山東海特數控HBC1370F5立式搖擺頭五軸加工中心
項目名稱 單位 HBC1370F5
X、Y、Z坐標行程 mm 1300*700*700
主軸端面到工作臺距離 mm 120-870
主軸中心到Z向?qū)к壝婢嚯x mm 775
X、Y、Z切削速度 mm/min 1-6000/8000
工作臺規格（長×寬） mm 1400*700
大載重 kg 1500
T型槽（槽數×槽寬×槽距） mm 5/18/140
快速位移 m/min 24/36
主軸轉速范圍 r/min 50-8000/2000
主軸錐孔 BT40/HSK-A63
刀具數量 把 24
主軸電機 kW 11.0/15.廣域)
X、Y、Z伺服電機 3.0/4.0
定位精度 mm 300/+0.005
重復定位精度 mm 300/+0.003
數控系統 西門子/新代/發那科
使用源氣壓力 MPa 0.8
電器容量 kW 30
機床輪廓尺寸（L×W×H） mm 3450*2450*2900
機床重量 T 10.8
第五軸（A軸C軸） AV400S
盤面直徑 400mm
大加工直徑 620mm
貫穿孔徑 120H7
T形槽寬 8mm14H
傳動方式 滾子凸輪
小分割單位 0.001°
減速比 1:50
旋轉軸大轉速 60rpm
傾斜軸角度 -30°-+120°
旋轉軸 分割精度 60″（單項）
重復精度 20″
第四軸凈重 650KG
A/C軸電機 Β22/2000 日本發那科
四軸鎖緊方式 液壓鎖緊

?立式五軸加工中心的回轉軸有兩種方式，一種是工作臺回轉軸，設置在床身上的工作臺可以環繞X軸回轉，定義為A軸，A軸一般工作范圍+30度至-120度。工作臺的中間還設有一個回轉臺，在圖示的位置上環繞Z軸回轉，定義為C軸，C軸都是360度回轉。
　　立式五軸加工中心的回轉軸有兩種方式，一種是工作臺回轉軸，設置在床身上的工作臺可以環繞X軸回轉，定義為A軸，A軸一般工作范圍+30度至-120度。工作臺的中間還設有一個回轉臺，在圖示的位置上環繞Z軸回轉，定義為C軸，C軸都是360度回轉。
這樣通過A軸與C軸的組合，固定在工作臺上的工件除了底面之外，其余的五個面都可以由立式主軸進行加工。A軸和C軸小分度值一般為0.001度，這樣又可以把工件細分成任意角度，加工出傾斜面、傾斜孔等。
A軸和C軸如與XYZ三直線軸實現聯動，就可加工出復雜的空間曲面，當然這需要的數控系統、伺服系統以及軟件的支持。這種設置方式的優點是主軸的結構比較簡單，主軸剛性非常好，制造成本比較低。但一般工作臺不能設計太大，承重也較小，特別是當A軸回轉大于等于90度時，工件切削時會對工作臺帶來很大的承載力矩。
另一種五軸加工中心是依靠立式主軸頭的回轉。主軸前端是一個回轉頭，能自行環繞Z軸360度，成為C軸，回轉頭上還有帶可環繞X軸旋轉的A軸，一般可達±90度以上，實現上述同樣的功能。這種設置方式的優點是主軸加工非常靈活，工作臺也可以設計的非常大，客機龐大的機身、的發動機殼都可以在這類加工中心上加工。

五軸由于設備價格高昂，多半應用與復雜且附加值高的零件，以航空、軍事領域尤為重要。
作為制造業數控領域上的明珠，各大國外系統廠家發那科、西門子、三菱、海德漢自然不在話下，同時各大國產數控系統的五軸聯動技術也發展成熟。無論廣州數控、華中數控、凱恩帝、等等不斷試制完善中，至于國產五軸為何還不能有量的突破，歸結還是因?yàn)槭袌鲂枨罅康牟蛔?。加之五軸機床結構復雜，系統占其成本比重小，國產系統優勢不明顯。未來國產系統在五軸上的突破還有很長的路要走。

一般來說機床第4軸為A軸，第5軸為C軸。工件擺放在C軸轉臺上。當?shù)?軸A軸旋轉時，因?yàn)镃軸安裝在A軸上，所以C軸姿態也會受到影響。同理，對于我們放在轉臺上面的工件，如果我們對刀具中心切削編程的話，轉動坐標的變化勢必會導致直線軸X、Y、Z坐標的變化，產生一個相對的位移。而為了消除這一段位移，勢必機床要對其進行補償，RTCP刀尖跟隨功能就是為了消除這個補償而產生的功能。

真正的五軸加工中心是具備刀點跟隨-RPTC功能，此技術可以更好的完成五軸聯動加工。對于具有RTCP功能的五軸加工中心來說，可以保持刀具中心始終在被編程的位置上。在這種情況下，沿著整個路徑運動過程中可對刀具方向進行優化，同時進行刀具直線運動。這樣，在整個路徑上都可保持佳切削狀態。當您在五軸加工中心上編程時，不用擔心機床運動和刀具長度，您所需要考慮的只是刀具和工件之間的相對運動。余下的工作控制系統將為您完成。
