配電箱的設計符合GB7251.3及GB17466標準。箱內配有中性端子排、接地端子排及DIN導軌，可配合ABB/泰西/正泰/德力西等終端配電保護產品。箱體備有15種標準規格，分別為4位、6位、8位、10位、12位、15位、18位、20位、24位、30位、36位、40位、45位、54位、60位，1P空氣開關各占一位。

配電箱的型號規格

配電柜型號有很多，一般不同的廠家都有自己的型號。國產型號有MLS、GCS、GCK GGD等;國外廠家ABB有:MD190，MNS，ArTu、Blokset、8PT等等。一般標準的型號是GB7251.1。

配電柜型號意思

位:P-開啟式低壓開關柜，G-封閉式低壓開關柜

第二位:G-固定死，C-抽出式，H-固定、抽出混裝式。

第三位:L(或D)-動力用，K-控制用，S-森源電氣系統

GGD較便宜，GCS、GCK為經濟型。

GCK、GCS、MNS是低壓抽出式開關柜;

GGD、GDH、PGL是低壓固定式開關柜;

XZW綜合配電箱;

ZBW箱式變電站;

XL、GXL低壓配電柜、建筑工地箱;

JXF電器控制箱;

PZ20、PZ30系列終端照明配電箱;

PZ40、XDD(R)電表計量箱

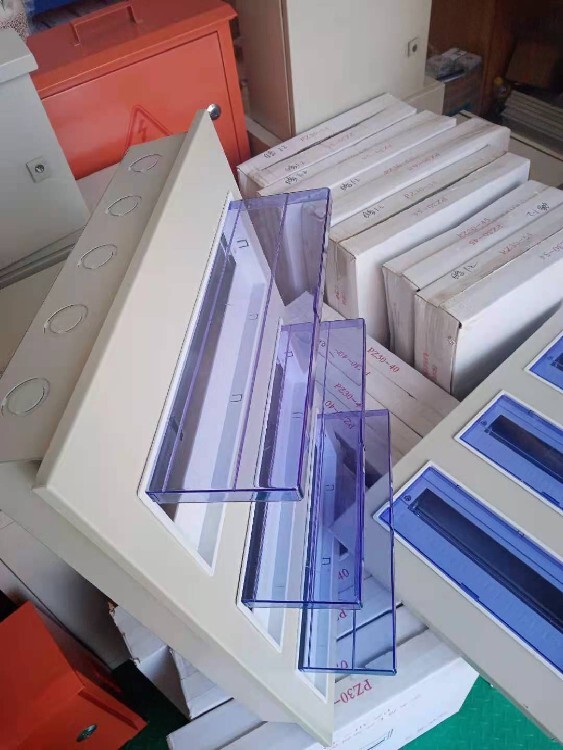

PZ30配電箱為金屬底箱，箱蓋采用塑料模壓制成，具有良好的剛性、韌性及阻燃性，標準的塑料面蓋顏色為雅白色，配有茶色透明塑料活面蓋。兩種箱體均設立接地螺釘，確保接地連續性：DIN導軌水平垂直可調和大小連孔的設計，為客戶提供的安裝方便，并可通過調整組件，解決底箱預留過深等為題，從而使面蓋于安裝墻完全吻合；面蓋采用自鎖定位的結構，在揭開時有自鎖定位功能，方便客戶對開關的操作及維護。
