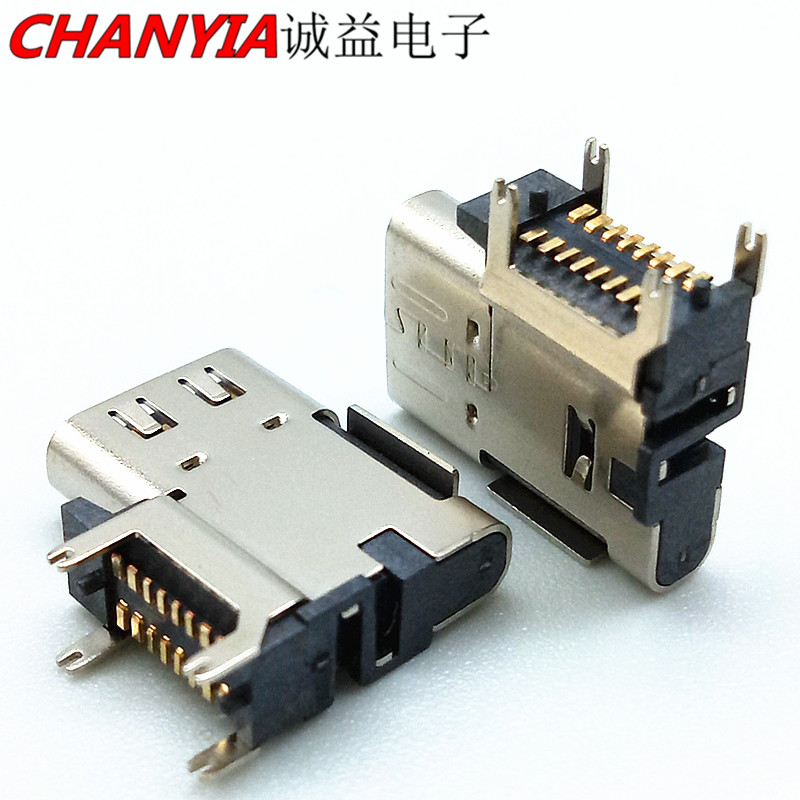

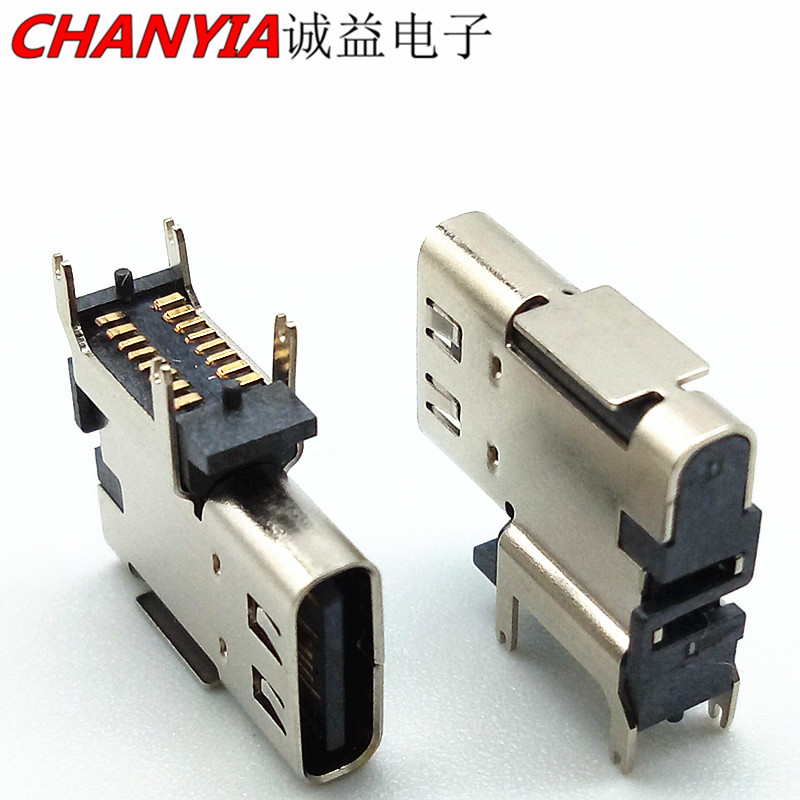

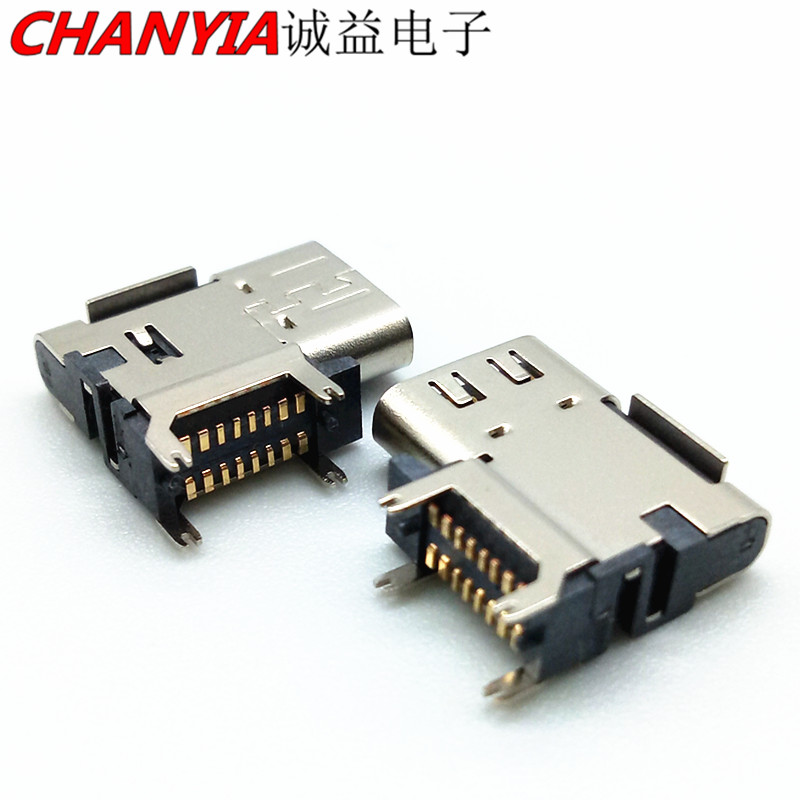

該款產品的規格名稱為：TYPE-C母座16P側立式貼片SMT墊高2.25mm。該款產品屬于USB2.0系列下的TYPE-C母座連接器，引腳針數為16Pin，不屬于滿針TYPE-C母座系列，因此其僅支持USB2.0數據傳輸協議規范，該款TYPE-C母座在產品結構上為側立式，區別于直立式產品，接口與PCB板的水平面呈現出90度夾角。引腳排列方式為雙排對稱式8-8貼片SMT形態，所采用的焊板固定方式為四腳插板DIP焊接方式，插腳形態為魚叉型，雙排Pin腳中軸線帶有雙塑膠定位柱，柱體直徑為0.6毫米（僅設計為貼板SMT上板時起的定位作用，不起固定作用）。產品所用材質方面：五金外殼采用高強度不銹鋼材質，表面電鍍?yōu)殒嚒Ｋ苣z為環保耐高溫LCP塑膠。Pin腳則為高導銅端子，表面鍍金。電氣性能方面：該款側立式TYPE-C母座16P貼板款支持大電流充電（5安培大電流），兼容多種快充協議規范，在Pin腳產品細節方面，為了增強該款產品在大電流充電時的穩定性，對充電相關功能Pin腳（A1,A4,A9,A12,B1,B4,B9,B12）進行了加寬（尺寸詳見PDF規格書）。產品使用壽命方面，該款TYPE-C母座支持萬次以上的插拔循環（實驗室測試次數為1萬次，超過后則不再進行插拔測試，萬次插拔后，產品的各項功能屬性依然表現正常）。具體的外觀結構尺寸數據方面：該款TYPE-C母座的主體長度為13.7mm，板上高度為11.17mm，四個插腳的長度為1.75mm，接口主體墊高2.25mm，四個固定插腳的橫向間距為4.16mm，水平間距為6.68mm，插腳本體寬度為1.0mm，更為詳細的外觀尺寸數據及其具體的電氣性能參數，可直接查看PDF規格書（產品名稱：側立式TYPE-C母座16P貼板SMT墊高款5安培大電流）
