瑞士Tecnopinz夾頭和Tecnopinz螺母的優勢
1.100% 瑞士制造
制造過程嚴格遵守質量標準，所有機械操作均在我們公司內完全進行，以確保整個供應鏈的精度。
2.自定心幾何帶來的無與倫比的精度
我們卡爪的革命性幾何設計能夠提供出色的同軸度值。對于需要最高精度的操作，Tecnopinz提供Ultra Precision (UP)版本，適用于ETR和ETA幾何設計，能夠以同軸度值低于三毫米千分之一（0.003毫米）進行操作。
3.與所有DIN6499-ER刀具夾具兼容和可互換
對于任何ER刀具夾，只需安裝相應的ETS/ETA夾緊心軸和我們的ETS螺母。更換非常簡單，由于我們的幾何形狀，精度性能非常高。
4.簡易裝配程序
為了優化在刀具夾上的ETS夾緊卡簧和螺母的組裝，Tecnopinz開發了一種利用卡簧彈性來與螺母鎖定并形成一個安裝單元的系統。這樣可以避免表面磨損并確保螺母的更長使用壽命。
5.任何速度下的均勻夾緊壓力
由于軸向壓力，夾緊心軸在刀柄中完美居中。在ETA 6和ETA 8版本中，我們的心軸即使在100,000轉/分鐘時也能保持出色的精度。
6.精確的刀具中心定位和高剛性用于精密切割
我們的解決方案使您能夠在比任何其他夾頭和螺母夾具更靠近的位置操作工具。這減少了振動并提高了剛性，顯著提高了加工質量。
7.延長工具壽命
通過管理和冷卻液的特定解決方案，特別是“液體”和“噴霧”選項，我們的夾緊心軸和螺母在加工過程中為工具提供更好的保護，減少工具磨損。提高精度并節省制造成本。
8.非標頂針（根據要求提供）
找不到你需要的直徑？需要耐腐蝕的卡盤還是具有獨特幾何特征的卡盤？Tecnopinz憑借項目管理專業知識，隨時準備開發定制解決方案。

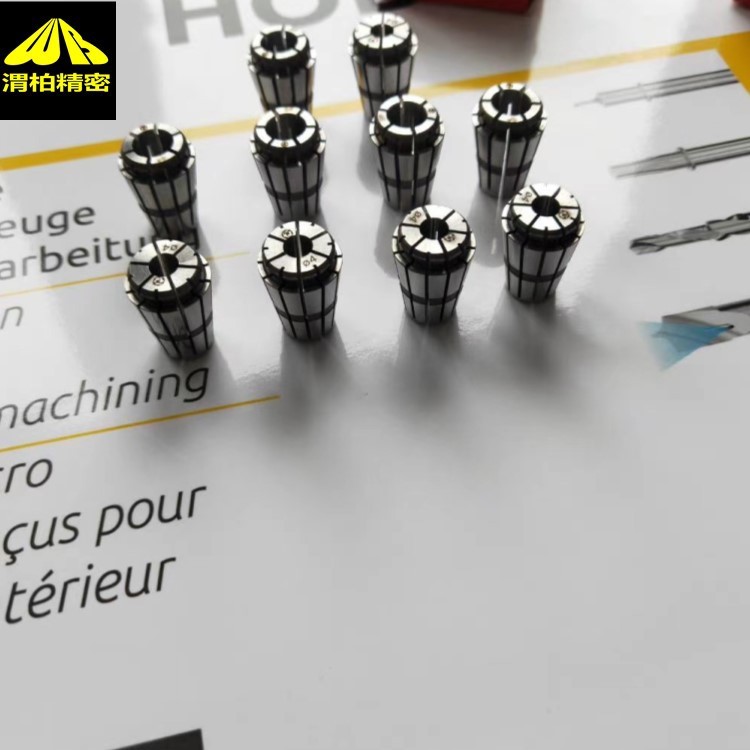

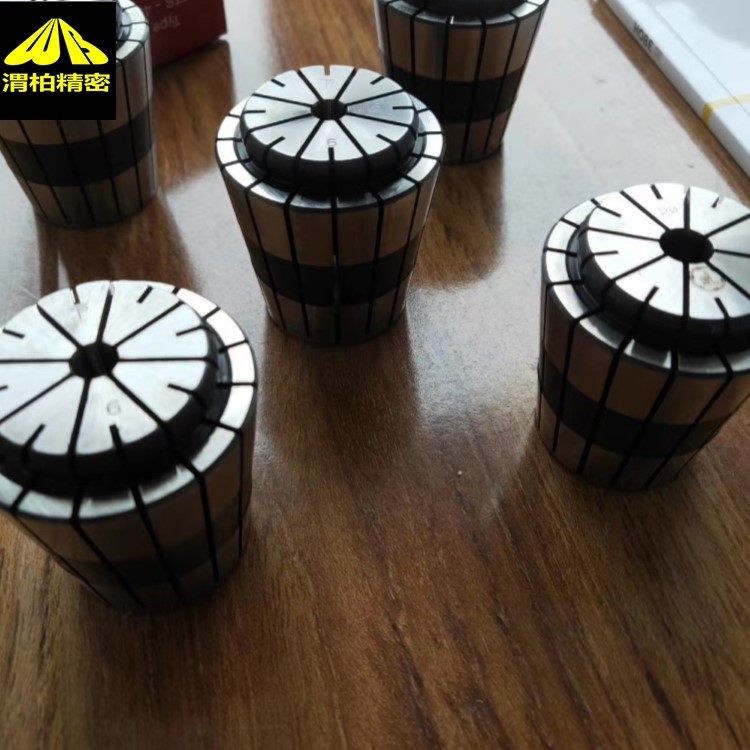

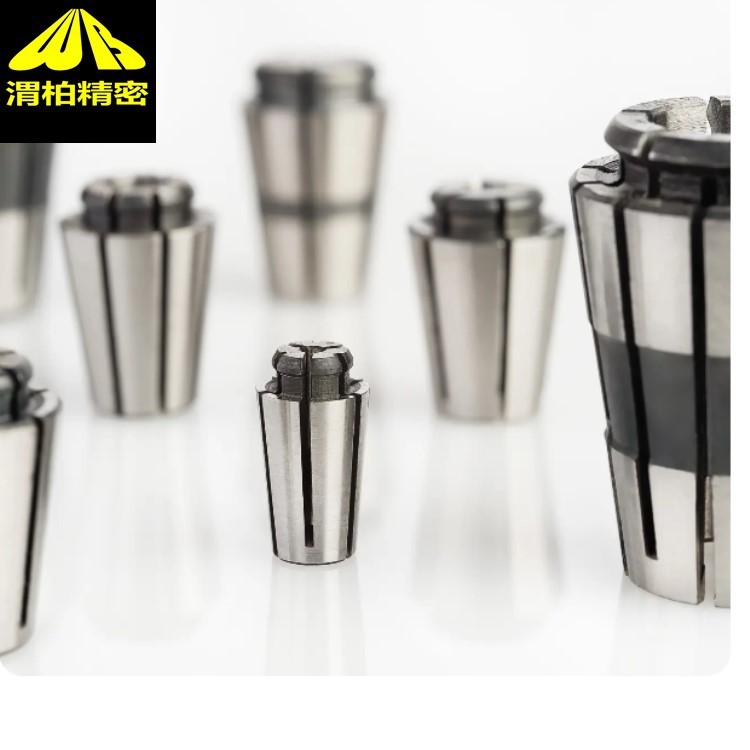

瑞士Tecnopinz夾頭ETS系列（通用精密型）
1. 瑞士Tecnopinz夾頭ETS核心特點
自定心幾何結構，確保均勻夾持壓力與高剛性
與所有 DIN6499 ER 工具架完全兼容互換
安裝簡便，無需額外調整
全規格覆蓋，夾持范圍 1.00-26.00mm
瑞士Tecnopinz夾頭ETS規格參數（部分關鍵型號）
Tecnopinz夾頭ETS8
夾持范圍 (mm)：1.00-4.00
直徑 D (mm)：8.00
長度 L (mm)：13.00
適用刀具柄徑 (mm)：1.00-2.75/3.00-4.00
Tecnopinz夾頭ETS 6
夾持范圍 (mm)：1.00-10.00
直徑 D (mm)：16.00
長度 L (mm)：24.00
適用刀具柄徑 (mm)：1.00-2.75/3.00-4.50/5.00-10.00
Tecnopinz夾頭ETS25
夾持范圍 (mm)：1.00-16.00
直徑 D (mm)：25.00
長度 L (mm)：34.00
適用刀具柄徑 (mm)：1.00-2.75/3.00-4.50/5.00-16.00
Tecnopinz夾頭ETS32
夾持范圍 (mm)：1.50-20.00
直徑 D (mm)：32.00
長度 L (mm)：40.00
適用刀具柄徑 (mm)：1.50-4.50/5.00-20.00
Tecnopinz夾頭ETS40
夾持范圍 (mm)：4.00-26.00
直徑 D (mm)：40.00
長度 L (mm)：45.00
適用刀具柄徑 (mm)：4.00-4.50/5.00-26.00

瑞士Tecnopinz夾頭ETS精度分級
標準級：≤0.015mm 徑向跳動
Premium 級：≤0.005mm 徑向跳動（高精度加工首選）
UP 級：<0.003mm 徑向跳動（超精密加工專用）
瑞士Tecnopinz夾頭ETS特殊功能版本
① ETS SPRAY 夾頭
內置 4 個冷卻液噴孔，精確導向刀具切削區
適用于需要高效冷卻的加工場景
② ETS SPRAY HSM 夾頭
專為高速銑削優化（最高 20,000rpm）
冷卻效果更佳，減少刀具熱變形
③ ETS HERMETIC 夾頭
適用于狹小空間內冷刀具
無需額外裝置即可實現密封冷卻，兼容標準 ETS 螺母



瑞士Tecnopinz夾頭應用領域選購指南
按精度需求：
超精密加工（如光學模具）→ UP 級（<0.003mm）
高精度加工（如醫療植入物）→ Premium 級（≤0.005mm）
通用精密加工 → 標準級（≤0.015mm）
按加工類型：
高速加工（>15,000rpm）→ ETA 系列或 ETS SPRAY HSM
微小刀具（<φ1mm）→ ETA 系列（最小 φ0.20mm）
內冷刀具 → ETS SPRAY/HERMETIC + Fluid 螺母
按刀柄規格：
直接匹配現有 ER 刀柄型號（如 ER16→ETS16，ER32→ETS32）
需要我根據你的具體應用場景（如加工材料、刀具規格、主軸轉速、精度要求），



瑞士Tecnopinz夾頭ETS / ETA特點主要包括：
高精度：高精密夾頭能夠確保工件在加工過程中的位置精確，從而提高產品的加工質量和精度。例如，瑞士Schaublin夾頭的徑向跳動精度在0.003mm以內。
快速更換：一些高精密夾頭設計有快速更換功能，可以節省換刀時間，提高生產效率。例
耐用性：高精密夾頭通常采用特殊涂層和優質材料，以大限度地減少磨損，增加使用壽命。
適應性強：高精密夾頭可以適應不同的加工需求，包括不同的棒料直徑和加工類型。
穩定性：在高速旋轉時，高精密夾頭仍能保持穩定性，減少振動對加工表面質量的影響。
重復定位精度高：高精密夾頭能夠保證工件的重復定位精度，適合孔加工及精銑加工。
夾持力大：高精密夾頭通常具有較大的夾持力，能夠確保工件在加工過程中的穩定性。例
材料匹配：根據加工材料的不同，高精密夾頭可以選擇不同的材料以優化性能。



瑞士Tecnopinz PCB夾頭與傳統PCB夾頭的核心差異
靜態跳動
Tecnopinz PCB 夾頭:UP 版 < 0.003mm
傳統 PCB 夾頭: 0.01-0.02mm
優勢體現:微孔精度提升 80%，斷刀率顯著降低
最高轉速
Tecnopinz PCB 夾頭:250,000rpm 穩定
傳統 PCB 夾頭: 通常≤150,000rpm
優勢體現:適配高速主軸，效率提升 30%+
壽命表現
Tecnopinz PCB 夾頭:反復夾緊精度衰減 < 5%
傳統 PCB 夾頭: 500 小時后精度下降明顯
優勢體現:減少更換頻率，維護成本降低 40%
兼容性
Tecnopinz PCB 夾頭:全主軸適配，組裝簡易 適配性有限，安裝復雜
優勢體現:降低設備升級成本，換刀效率提升
