安科瑞精密配電監控解決方案

1 概述

隨著數據中心的迅猛發展，數據中心的能耗問題也越來越，有關數據中心的能源管理和供配電設計已經成為熱門問題，可靠的數據中心配電系統方案，是提高數據中心電能使用效率，降低設備能耗的有效方式。要實現數據中心的節能，需要監測每個用電負載，而數據中心負載回路非常的多，傳統的測量 儀表無法滿足成本、體積、安裝、施工等多方面的要求，因此需要采用適用于數據中心集中監控要求的多回路監控裝置。

2 應用場所

適用于運營商、金融、、互聯網、企業等數據中心

3 系統結構

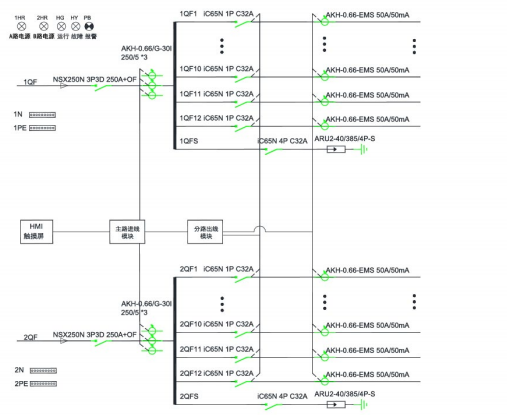

1）交流

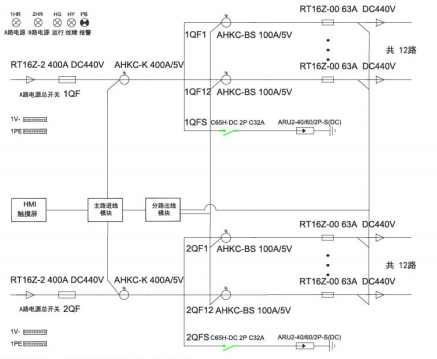

2）直流

4 系統功能

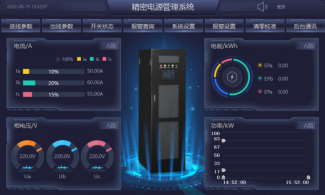

1）主頁

開機進入主頁，包含進線參數、開關狀態、出線參數、報警查詢等功能，按按鈕可進入各功能界面查看。

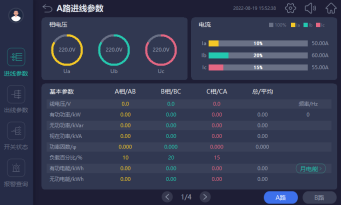

2）進線參數監測

監測主路的三相電壓、電流、系統頻率；各項及總的有功功率，無功功率，視在功率，功率因數，有功電能、無功電能；電流、電壓不平衡度；電流、電壓諧波含量；大需量。

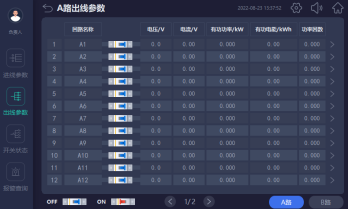

3）出線參數監測

分支回路的電壓、電流、有功功率、有功電能、功率因數額定電流設置、各相電流值；

負載百分比；大需量。

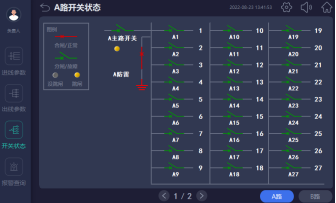

4）開關狀態

左側一列為主路開關狀態，主路跳閘SD狀態、主路防雷開關狀態、主路防雷故障點狀態，默認為無源檢測點，分閘為綠色，合閘為紅色。主路右側的皆為支路開關狀態；默認為有源檢測點，合閘為紅色，分閘為綠色。

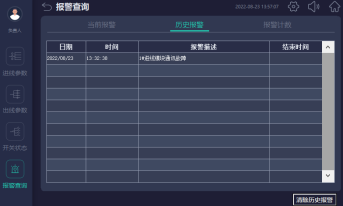

5）報警查詢

當前報警界面可查看實時報警和歷史報警；開關量動作告警；任意數據的定時存儲；進線過電流2段閥值越限告警，可任意設定告警值；進線過壓、欠壓、缺相、過頻率、低頻率越限告警; 聲光告警功能。

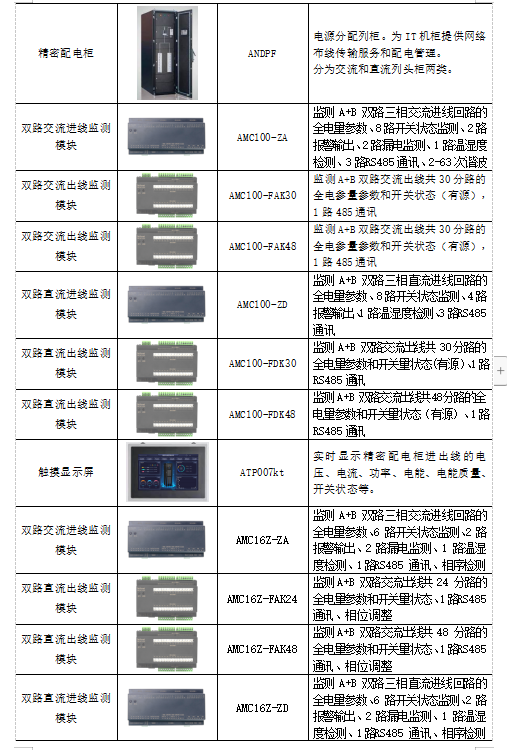

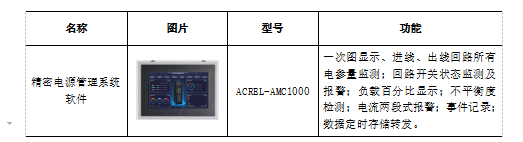

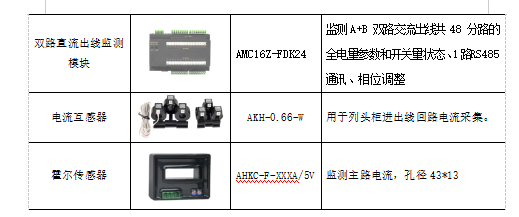

5 系統硬件配置
