水庫泵站QPQ型、QPK型、QPT型、QPG型卷?yè)P(yáng)式啟閉機選用指南

 手搖式卷?yè)P(yáng)啟閉機在使用中的注意事項

   要求卷?yè)P(yáng)啟閉機上卷筒上的鋼絲繩應排列整齊,如發現重疊和斜繞時,應停機重新排列。嚴禁在轉動中用手、腳去拉踩鋼絲繩。鋼絲繩不許放完,少應保留三圈。 鋼絲繩不許打結、扭繞,在一個節距內斷線超過10%時,應予更換。 任何人不得跨越鋼絲繩,物件提升后,操作人員不得離開啟閉機。休息時物件或吊籠應降至地面。 司機、信號員要同吊起物保持良好的能見度,司機與信號員應密切配合,服從信號統一指揮。 如遇停電,應切斷電源,將提升物降至地面。

    手搖卷?yè)P(yáng)啟閉機的產品特點如下:

     1、手搖卷?yè)P(yáng)啟閉機設有上下行程限位形狀作極限保護運行。吊點的中心距應按參數中規定的范圍內選擇并確定數值。機器整體的機械強度按輕型工作級別計算,電動機按短期運行,若工作級別需要提高,用戶應提出,然后更換啟閉機制造圖樣種類 ,制造并供貨。

2、手搖式卷?yè)P(yáng)啟閉機械設有快速、慢速兩種下降速度,慢速是正常通電情況下的速度,快速是電機不通電靠閘門自重(或水柱壓力)等荷重下帶動機構快速下降,其快速值受調速器影響,不得超過5m/min,快速閉門時間一般為2min。可以根據啟門高度,用戶應提供參數值或給出閘門銷軸中心至啟閉機底座距離,有拉桿時則銷軸中心應為*位置一節的上軸孔中心。

3、我們將在機器的基礎布置圖及作用在基礎上的負荷僅供水工建筑設計時參考,如果用戶特殊要求雙方可協調解決。

 大型卷?yè)P(yáng)啟閉機安裝調試 1、大型卷?yè)P(yáng)式啟閉機安裝時底座地基應牢固平整，留有底腳螺絲的位置，啟閉機到位后，找平澆灌成型。

 2、先將鋼絲繩繞在平衡輪上，繩長兩邊均分，通過動滑輪組把鋼絲繩繞上去，同時把兩端固定在卷筒端部。

 3、在無荷載的情況下，***三相電流不平衡不超過正負10%，并測出電流值。

 4、上下限位的調節：當閘門處于全閉的狀態時，將上限壓緊上行程開關并固定在螺桿上。當閘門處于全開時，將下限位盤壓緊下行程開關并固定在螺桿上。


 5、啟閉機的主令控制器調整，***閘門升降到上、下限位時的誤差不超過1cm。

 6、卷?yè)P(yáng)式啟閉機安裝后，一定要作試運行，一作無載荷試驗，即讓螺桿作兩個行程，聽其有無異常聲響，檢測安裝是否符合技術要求。二作載荷試驗，在額定載荷下，作兩個行程，觀察螺桿與閘門的運行情況，有無異?，F(xiàn)象。確認無誤后方可正式運行。大型卷?yè)P(yáng)啟閉機保養 1、操作人員掌握啟閉機的結構、性能與操作方法，并有一定的機械知識，以確保機器的正常運轉。

2、操作前，對起閉機進行全面檢查，個部位潤滑情況是否良好，螺栓有無松動。電動啟閉時檢查電源線路是否接通，開關是否良好。

3、電動運轉時，操作人員不得離開現場，發現問題立即停機。4、起閉機維修時，清除載荷。5、在使用時，需隨時由注油孔注入潤滑油，要經常保持足夠的潤滑油，螺桿要定期清除油垢，涂護新油，以防銹蝕。

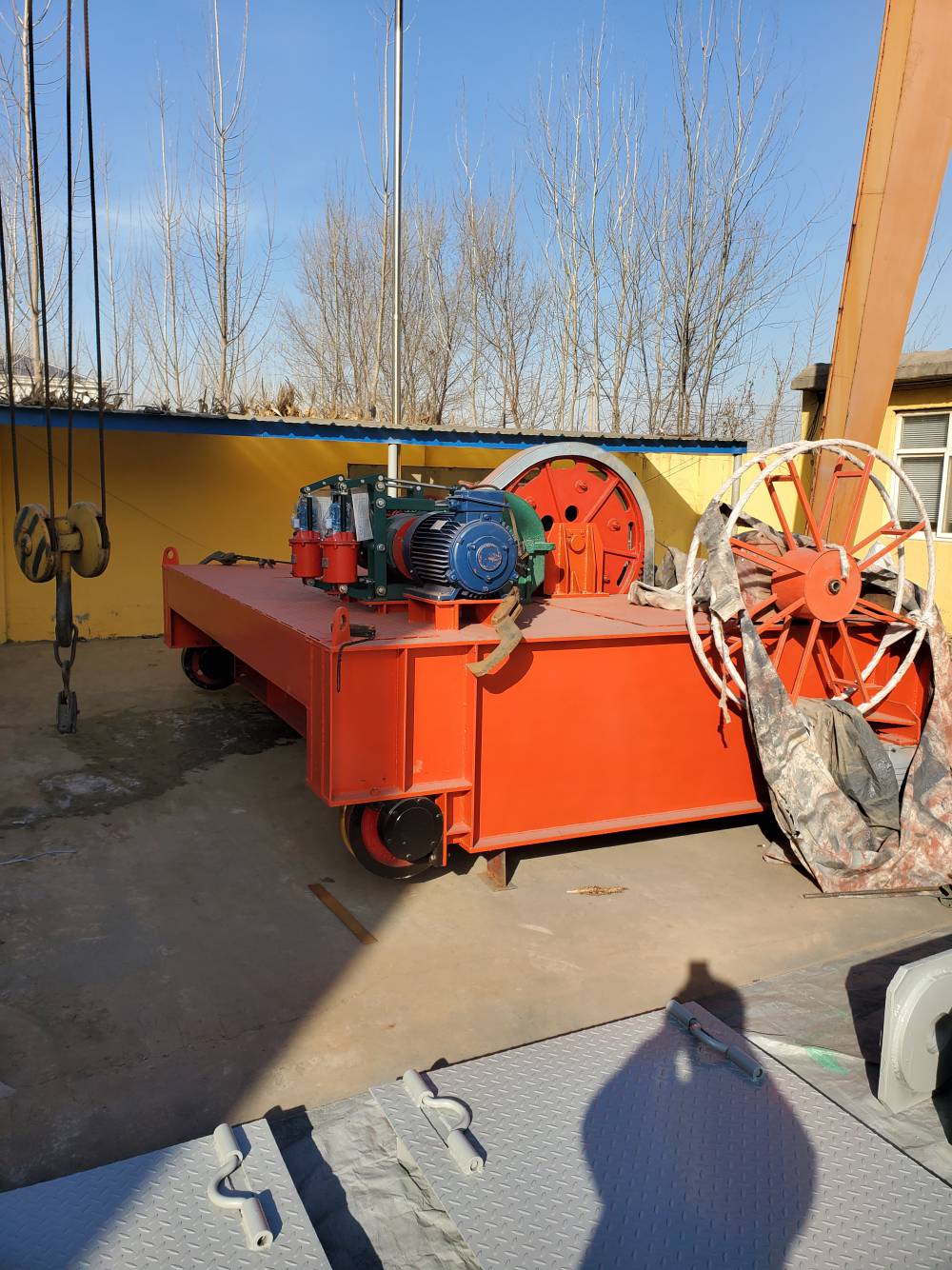

  QPQ固定卷?yè)P(yáng)啟閉機結構:

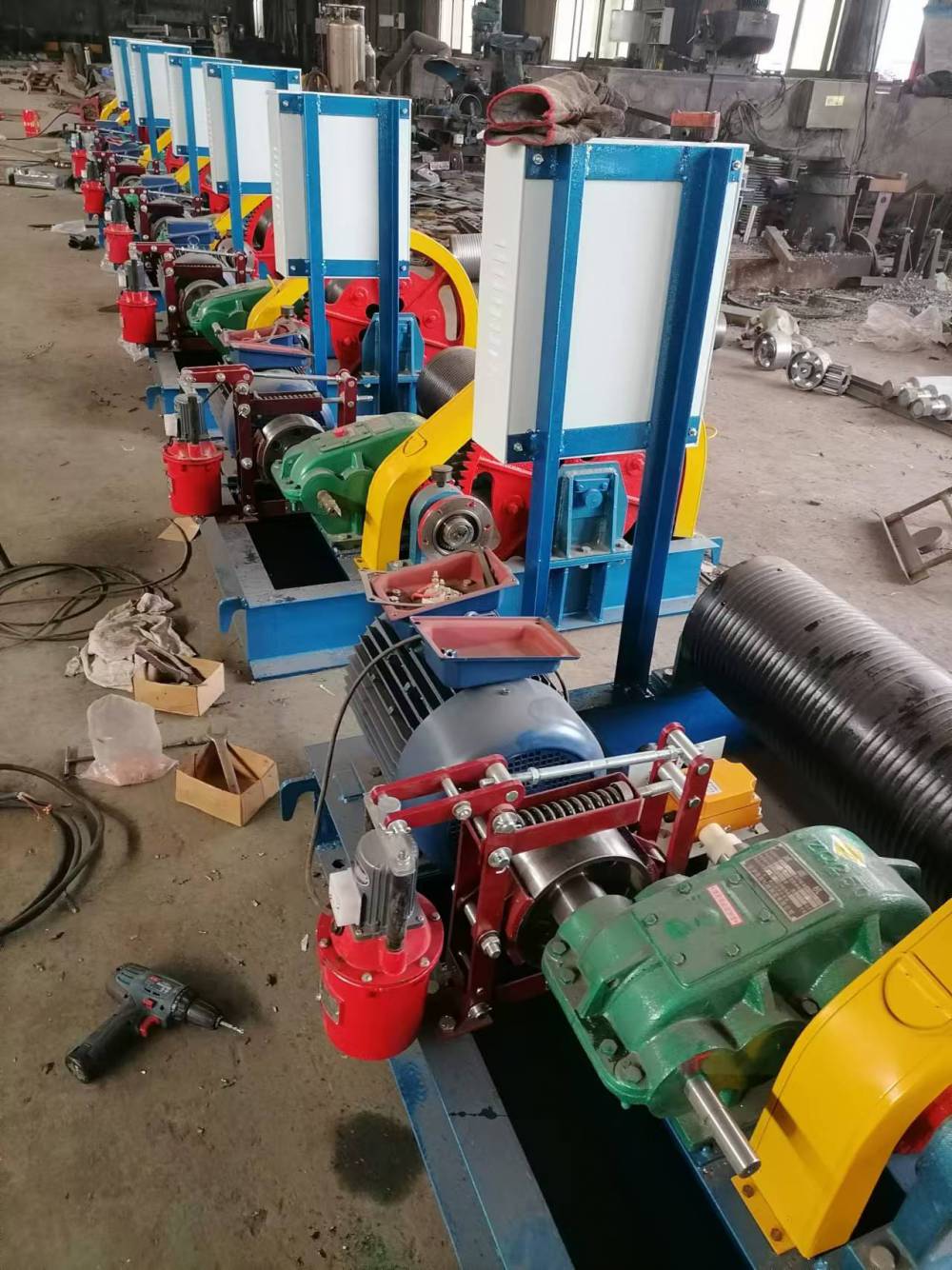

固定卷?yè)P(yáng)式啟閉機一般由起升機構,機架及電氣控制系統組成。起升機構主要由滑輪組、卷同組、驅動裝置及安全裝置等部件組成。其工作原理是:由電動機通過帶動制動輪聯軸器和減速器驅動開式齒輪副和卷筒轉動,卷筒上鋼絲繩又通過動滑輪和平衡滑輪實現閘門的啟閉。
QPQ固定卷?yè)P(yáng)式啟閉機布置形式:
固定卷?yè)P(yáng)式啟閉機的機構布置形式根據其具體情況,可以有多種變化。國內已有QPQ型平面閘門卷?yè)P(yáng)式啟閉機、QPK快速卷?yè)P(yáng)式啟閉機、QPG高揚程卷?yè)P(yáng)式啟閉機、QH弧形門卷?yè)P(yáng)式啟閉機等系列產品。應根據孔口大小、寬高比、啟閉力、閘門及啟閉機布置形式等因素綜合





卷?yè)P(yáng)式啟閉機的主要零部件及其技術要求:鋼絲繩,鋼絲繩按GB1102-74標準選用6X(19)-特-光-右交型或6W(19)-特-光-右交型。鋼絲繩不得有節頭,鋼絲繩長度不夠時,嚴禁接長。選用鋼絲繩的安全系數≥4.5。鋼絲繩端部固定連接的安全要求應符合GB6067的規定。 滑輪組?；喌蔫T造要求和加工允許偏差。卷筒與開式齒輪組、卷筒鑄造和加工允許偏差, 減速器 :大齒輪的硬度應≥190HB,小齒輪硬度應大齒輪≥30HB,齒輪不允許有裂紋、不準補焊。齒輪加工精度等級不低于8—8—7級,齒面粗糙度不低于Ra6.3μm。機殼用煤油清洗,用壓縮空氣將鐵屑、雜物吹干凈。中間齒輪軸兩端鍵槽,對軸中心的傾斜度≤0.017~0.027。(中間軸先銑一頭鍵槽,應試裝定位后再銑另一頭鍵槽)。各軸承內加黃油脂。裝后用手撥動,觀察嚙合情況,各齒輪接觸面≥75%。運轉正常,無異常聲音,無漏滲油。  聯軸器與制動器 ,加工和裝配質量要求。

螺桿式手電兩用啟閉機主要用于水利工程啟閉閘門，是農水建設、水電站等進水、退水閘的配套機械，山區、平原、有無電地區均可使用。 本廠螺桿式啟閉機系列采用蝸輪、蝸桿變速，螺母旋轉、使螺桿做上下運動，帶動閘門啟閉。螺桿式啟閉機按吊點數分為單吊點和雙吊點，按驅動方式分為手動、電動和手電兩用三種方式。其規格型號有：手扳式、封閉代鎖式、側搖式、手搖式、全封閉式、直聯式、手電兩用式、本產品都備有扳手，可起到防盜水作用。電動啟閉機可增設形成限位裝置，做極限運行保護。 一、用途螺桿式手電兩用啟閉機，分為：3噸、5噸、8噸、10噸、12噸、15噸、20噸25噸30噸、40噸、50噸、60噸。此產品主要用于水利工程啟閉閘門，是農水建設、水電站等進水、退水閘的配套機械，山區、平原、有無電地區均可使用。二、特點LQ型螺桿式手電兩用啟閉機，在結構設計與使用性能上具有以下特點：1、本機為手電兩用，可根據用戶需要，配備電動裝置，并配備搖手把，供手動使用。2、本機設計生產執行標準為水利部、能源部SD298-----88《LQ型螺桿式啟閉機技術條件》。各部零件執行***。3、本機采有蝸輪、蝸牛變速，螺母或螺桿旋轉，使閘門作上下運動，達到啟閉的作用。4、可根據用戶要求，設磁力鎖裝置，以防他人開啟。5、螺桿長度可按用戶要求生產，雙吊點吊點距按用戶要求設計。 選用本產品時提前聲明：1、螺桿總長、螺紋長度、吊點中心距（雙吊點式）2、加長螺桿部份以及有無分段要求等。3、特殊電氣控制要求4、是否需增設螺桿保護裝置，若有，提供相關圖紙或位置分部圖。5、其它特殊要求。6、啟閉機基礎布置圖僅供水工建筑設計時參考，如有特殊要求，本廠可以變更，地腳螺栓隨機供應。 水利閘門啟閉機安裝時如何固定呢? ??1、固定式啟閉機安裝，應以閘門起吊中心為基準，縱、橫向中心偏差應小于3mm;水平偏差應小于0.5/1000;高程偏差宜小于5mm。 ??2、如是機閘一體設備安裝時，應全面清點和檢查，構件安裝的偏差應符合圖紙規定。無規定時 ??3、啟閉機安裝時應全面檢查。開式齒輪、軸襯等轉動處的油污、鐵屑、灰塵應清洗干凈，并加注新油;減速箱應按產品說明書的要求，加油至規定油位。 4、啟閉機定位后，機架底腳螺栓應即澆灌混凝土，機座與混凝土之間應用水泥砂漿填實。 ??5、螺桿式啟閉機的螺桿與閘門連接的垂直偏差應不大于0.5/1000。 ??6、門機軌道安裝和門機組裝偏差應符合圖紙和廠家說明書的規定。 ??7、門機的夾軌器安裝和限位開關裝置，均應動作靈活可靠。 ??8、雙卷筒啟閉機的安裝應保持同心，聯軸節兩軸的同心度和端面間隙、軸瓦與軸頸頂間隙、開式齒輪嚙合要求
