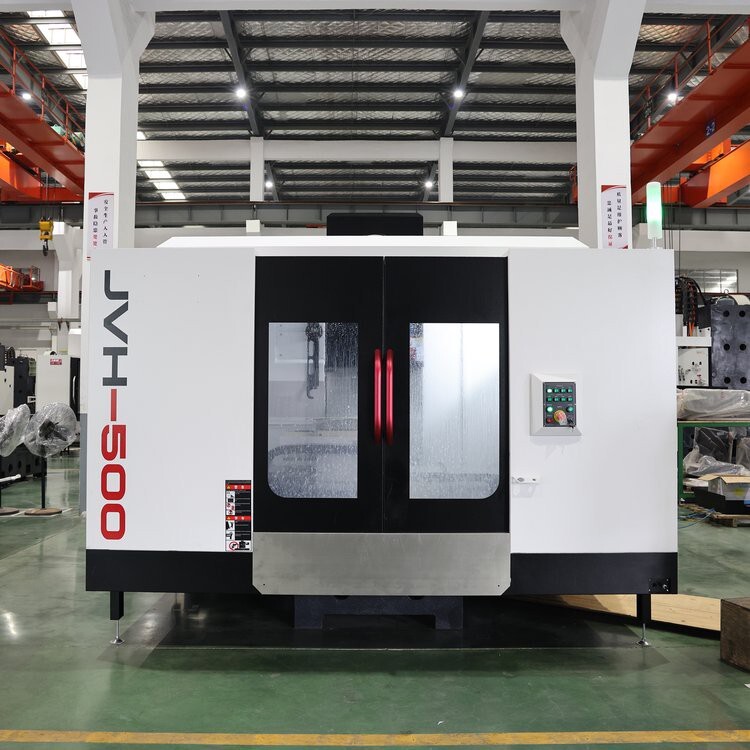

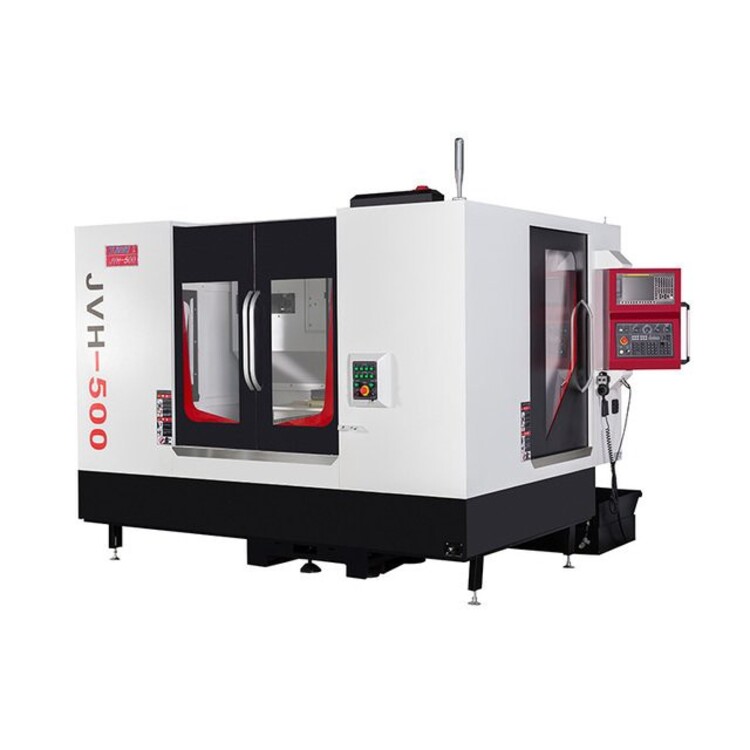

JVH-500型數控臥式加工中心是我公司采用當代的機械、電氣、液壓等新技術設計、制造的一種性能優良、加工工藝范圍廣泛、精度及生產的加工設備。機床采用了日本發那科公司具有0IMF數控系統及biI12主軸電機及進給驅動系統，可實現4軸3聯動加工功能。

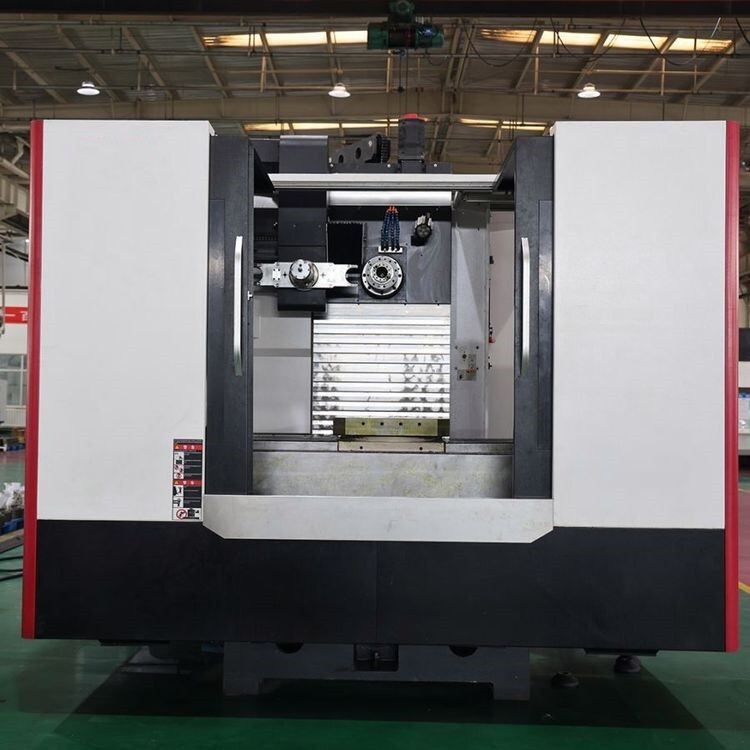

機床為床身式鏜銑床結構，采用十字滑臺式布局，主要由主軸箱、主軸部件、床身、立柱、滑鞍、工作臺、電柜、操縱按鈕站等組成。工作臺沿滑鞍導軌做橫向移動（X軸），立柱固定在床身上，主軸箱正面掛在立柱上，并且沿立柱導軌做垂向移動（Y軸）?；把卮采韺?dǎo)軌做縱向移動（Z軸）主軸箱的平衡用氣壓缸來完成。

名稱 項目 單位 規 格
旋轉臺 尺寸(寬度×長度)
mm 500×500
T形槽（尺寸×數量×間距） mm 18×5×100
大承重 Kg 750
小分度 ° 0.001°
定位精度 arc-sec 25
重復精度 arc-sec 15
大工件尺寸 mm Φ1000×660
行程 X軸 mm 1100
Y軸 mm 610
Z軸 mm 650
主軸中心至工作檯面距離 mm 50～660
主軸鼻端至工作臺中心距離 mm 185～835
快速速度 X軸 mm/min 36000
Y/Z軸 36000
進給速度 X/Y軸 mm/min 1～10000
Z軸 mm/min 1～10000
主軸 主軸額定功率 Kw 11/18.5
主軸扭矩 Nm 52.5/118
主軸轉速 rpm 12000（直聯）
主軸錐孔 BT 40
精度 定位精度 X mm 0.010（全長）
Y mm 0.010（全長）
Z mm 0.010（全長）
重復定位精度 X/Y/Z mm 0.010/0.008/0.008
機床檢驗精度標準 GB/T 5289.1-2008
刀庫 刀庫容量 把 24
刀庫錐度 BT-40
刀具大直徑（滿刀/相鄰位無刀） mm Φ78/Φ120
刀具大重量 Kg 5
換刀時間（刀對刀） sec 2.5
大刀具長度 mm 300

機床的床身、工作臺、立柱、主軸箱和滑鞍等大件材質均為鑄鐵件（HT300）,并經多次時效處理。機床總體結構設計采用了FEM有限元分析、優化技術，以便得到較高的剛性。本機床的床身、滑鞍、立柱為封閉的箱型結構，合理布置加強筋，并采用多點支承方式；立柱為超大人字型結構，縱橫布有加強筋條，具有足夠的抗彎、抗扭強度和較高的基礎件剛性，可滿足重負荷切削加工要求。

潤滑系統的主要控制部件均采用國內品牌，平衡可靠。
機床潤滑形式：自動稀油潤滑導軌及絲桿。
5.6.機床的冷卻系統
機床的冷卻系統采用外冷卻方式，其冷卻液為乳化無腐蝕液體。

機床的三個直線運動標軸分別是:
（1） 工作臺沿滑鞍橫向移動
(X坐標軸)
（2） 滑枕沿立柱垂向移動
(Y坐標軸)
（3） 滑鞍沿床身縱向移動
(Z坐標軸)
（4） 工作臺旋轉（B軸）
