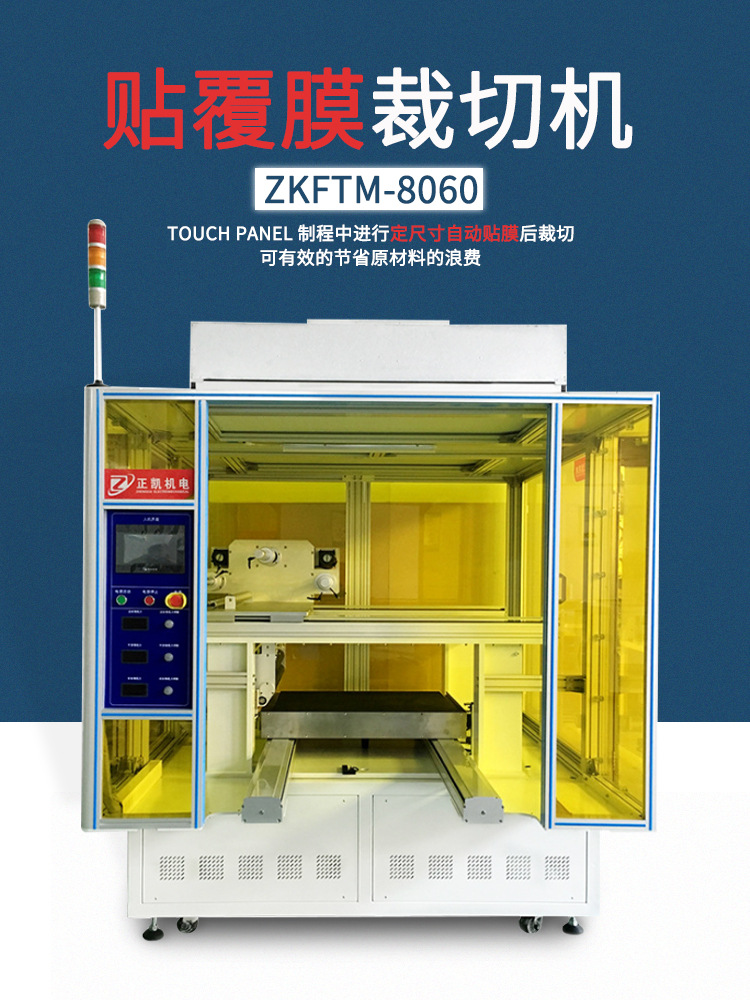

一、設備概述
貼覆膜裁切機適用產業---TOUCH PANEL 制程中進行定尺寸自動貼膜后裁切，

基材ITO Film經放卷后裁切成片料?？捎行У墓?jié)省原材料的浪費，

減少人工操作和人工操作對產品造成的浪費。
二、 設備規格以及主要技術指標
裝料規格：
1.裝料氣脹軸：Φ3＂

2.離型膜氣脹軸：Φ3＂

3.材料厚度:0.02～0.2mm
4.材料MAX寬度：600mm

5.材料MAX直徑：260mm

6.產品MAX尺寸：750mm*550mm
貼膜裁切規格 ：
1.裁切MAX寬度：600mm
2.裁切速度: 0～10M/min
3.裁切精度: ±1mm
4.裁切方式：步進馬達驅動高速旋轉圓刀由膜的一側向另一側移動，切斷保護膜
5.貼膜偏移量：±1mm
6.壓膜輪：硅膠滾輪，硬度 68°±2°
貼膜真空平臺規格：
1.平臺MAX貼膜尺寸：750mm*550mm
2.平臺數量：1 組
3.平臺移動方式：伺服模組驅動平臺進 出
4.產品定位：由一組固定升降擋板及手動可調擋板組成，產品靠角定位
5.平臺固定產品：平臺表面加工真空孔，定位完成后將產品吸附，防止偏移
6.平臺尺寸：800mm*600mm
◆主要組成機構
1.卷料固定：Φ3 寸氣脹軸固定，與磁粉制動器配合，可控制卷軸扭力。
2.貼膜機構：機構有卷料固定裝置、壓膜滾輪、貼膜模組、

吸膜頭、主離型膜收卷軸、底膜收卷軸
3.卷膜貼膜方式：A.當貼膜平臺進入貼膜區時，吸膜頭下壓，將保護膜貼在產品上
4.片料貼膜方式：A.當貼膜平臺進入貼膜區時，覆膜滾輪下壓，將保護膜貼在產品上
5.裁切機構：步進馬達驅動高速旋轉圓刀由膜的一側向另一側移動，切斷保護膜。

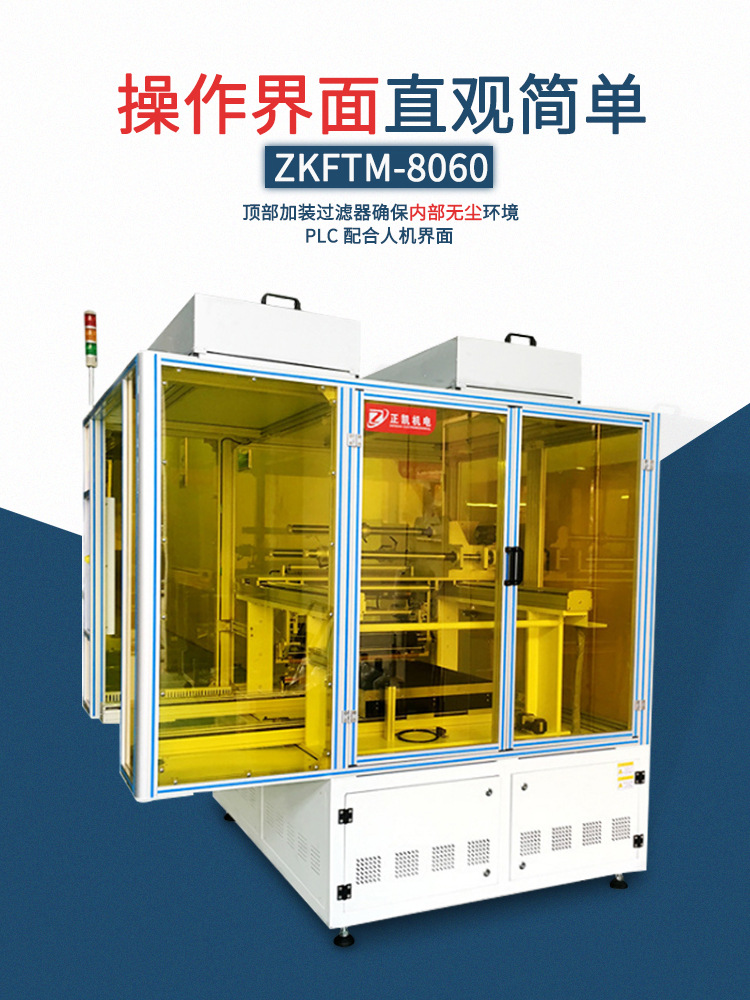

6.控制系統：PLC 配合人機界面，操作界面直觀簡單。
7.貼膜方式：貼膜方式有兩種選擇，
一、卷膜貼膜后裁切。
二、模切好的卷膜貼膜。
根據不同膜材選擇對應方式。
8.機臺結構：外框架采用型材搭建，零部件鍍鉻處理，

頂部加裝過濾器確保內部無塵環境
9.貼膜效果：貼膜后不能有氣泡。
10.設備節拍：20 秒
11.加裝一組靜電消除棒，在撕摸位置。
◆Utility
1.電力：AC220V 單相 50HZ，3KW
2.空氣源：5～7kg/c ㎡
3.空氣量：30～40L/Min
4.機臺尺寸：約 L2700 ㎜×W2000 ㎜×H2300 ㎜
