安裝要求與操作規程
1、PLC控制柜不得安裝在潮濕，有蒸氣，有腐蝕的地方，一般安裝在大門后或進門邊鞋柜上部易開關的地方。
2、PLC控制柜安裝高度距離地面1.5m為宜。
3、PLC控制柜內應設置漏電斷路，漏電動作電流不應大于30MA，有超負荷保護功能，并分出數路出線，分別控制照明、空調插座，其回路應確保負荷正常使用。
4、照明及電熱負荷線徑截面的選擇應使導線的安全流量大于該分路內所有電器額定電流之和，各分路線的容量不允許超過進戶線的容量。
5、PLC控制柜內，應分別設置零線和保護地線（PE線）匯流排，零線和保護線應在匯流排上連接，不得絞接，并應有編號。
6、PLC控制柜內的漏電開關，空氣開關，排列整齊，并標明各回路控制照明，空調、插座的用電回路名稱及編號。
7、PLC控制柜應安裝平整、牢固、可靠安全。
8、PLC控制柜進出回路線都應有電線保護管插入進行保護。
9、電工作業后期完工后，應對插座、開關、燈具等進行檢查試用
10、并通過公司質檢員檢測驗收合格后，方可交付使用。

一般由這些部分組成
1、PLC柜體
做工精細的PLC柜體是整套PLC控制系統的外部形象。
2、空氣開關
（1）AC220V總電源開關，這是每臺PLC控制柜的。如外部?jī)x表、用電設備電源需要從PLC柜送出，則每個回路應單路配置1個電源開關。
（2）DC24V電源總開關，這是每臺PLC控制柜的。如外部?jī)x表、用電設備電源需要從PLC柜送出，則每個回路應單路配置1個電源開關。
（3）動力電源總開關，如果PLC控制柜內還安裝有接觸器、變頻器等設備，這個開關是的。?
3、匯線槽
匯線槽用于PLC柜內布線用，匯線槽規格大小由柜內線纜數量決定。
4、DC24V開關電源
大部分PLC自帶DC24V電源，如果需要DC24V電源回路較多，則單配置輸入AC220V/輸出DC24V開關電源模塊
5、可編程序控制器（PLC）
可編程序控制器PLC品牌通常根據工程需要選擇，性能穩定、運行可靠、高性價比、簡潔實用和、便于擴展和兼容性強是選擇PLC的基本要素。
6、中間繼電器
PLC控制柜內可編程序控制器DO輸出原則上不直接入外部控制回路，應由中間繼電器（如歐姆龍品牌，線圈電壓DC24V）中轉，有利于延長PLC DO輸出模塊使用壽命和安全性。中間繼電器觸點數量按需要選擇兩常開/兩常閉類型或四常開/四常閉類型中間繼電器。
7、接線端子
接線端子數量由輸入和輸出回路數量決定。
8、信號隔離器和配電器
現場兩線制變送器信號通過配電器轉換為4-20mA信號送入可編程序控制器AI輸入端；外部4-20mA、0-5V、0-20mA等各種信號通過通過信號隔離器轉換為4-20mA信號送入可編程序控制器AI輸入端。使用信號隔離器和配電器可以提高整個系統抗干擾能力和系統穩定性能。
9、安全柵
可編程序控制器AO輸出或DI輸出如需要送至危險區域，則應按要求選配相應安全柵。
10、其他設備
PLC柜內通常還會配置接觸器、按鈕、變頻器、交換機、人機界面觸摸屏等設備，視工程技術要求而定。

安裝PLC的注意事項如下:
1不要安裝在熱空氣聚集箱的頂部。
2為通風空間，上下部分與其他設備、配線管道等應保持足夠的間距。
3不要安裝在的方向(例如，垂直或倒置)，因?yàn)镻LC內部的熱量可能會異常發生。
4不要直接安裝在加熱器、變壓器、大容量電阻等發熱量大的設備上方。
5?PLC控制柜避免陽光直射的地方。

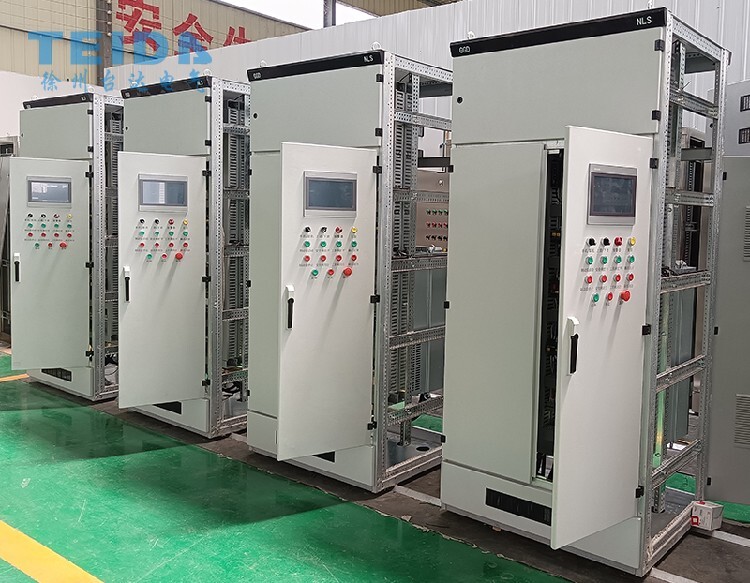

PLC控制柜可完成設備自動化和過程自動化控制，實現的網絡功能，性能穩定、可擴展、抗干擾強等特點，是現代工業的核心和靈魂。可以根據用戶需求量身設計PLC控制柜、變頻柜等，滿足用戶要求，并可搭配人機界面觸摸屏，達到輕松操作的目的。

細節特點
1、多種型號、型號可選、多種規格、支持非標定制
2、熱、控溫、量大價優、質量安全、
3、結構合理、技術成熟、配套全、安裝方便
4、煤礦主、副井風道 適用多個場景
5、性能穩定、精選設備原料、性能好、強度高

正常使用條件
1、周圍空氣溫度不+40℃，不低于-5℃，并且24小時內其平均溫度不+35℃。·天氣條件，空氣清潔，相對濕度在高溫度為+40℃時不超過50%，在較低溫度時允許有較高的相對溫度。
2、海拔高度不超過2000米。
3、本產品適用于以下溫度的運輸和儲存過程：-25℃至+55℃的范圍之間，在短時間內(不超過24小時)可達+70℃。
4、在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常條件下應能正常工作。

控制柜的保養
1.斷開電源,檢查控制柜的機架是否有可靠的接地,并使接地電阻不大于4Ω。
2.控制柜上有不同性質的電壓(直流110V;交流單相220V;三相交流),在維修保養時分清電路,防止發生短路事故。
3.控制柜上的全部電器開關,應動作靈活可靠,無顯著噪聲,連接線結頭和接線柱應無松動現象,動觸頭連接線結頭處鋼絲應無斷裂現象。
4.用軟刷或吹風清除屏板插件和全部電磁開關零件的積塵,并檢查控制柜內電器開關觸頭的狀態,接觸情況,線圈外表的絕緣以及機械部件的動作是否可靠。
5.更換熔絲時,應使熔斷電流與該回路的電流相匹配
