臥式殺菌鍋是利用壓縮空氣作壓力的圓筒體殺菌設備，其鍋蓋鎖緊型式是采用自鎖楔塊嚙合方法，開閉起動方便，適應于罐頭、飲料對馬口鐵罐和玻璃罐頭的殺菌處理工作。
殺菌鍋結構：
鍋：包括鍋身、鍋蓋、安全連鎖裝置、轉環、軌道、密封圈、滾輪、鎖緊楔塊、蒸汽、噴管、冷卻水管及閘閥等。
殺菌鍋操作說明：
一般罐頭食品廠對罐頭作常壓水煮加熱殺菌處理時，都采用本形式的臥式殺菌鍋，本設備通過引入壓縮空氣可實現反壓殺菌。如冷卻需在鍋內進行，須用水泵打入鍋頂部的噴水管（或采用水循環系統）。在殺菌時，由于加熱使罐頭溫度升高，罐頭內壓力會超過罐外（在鍋內）的壓力。因此，為了避免殺菌時，玻璃瓶罐內增壓而跳蓋，對馬口鐵罐兩端面凸出，施加反壓力，特別是對需要較高殺菌溫度的肉類罐頭更就如此。使用反壓力殺菌，即是用壓縮空氣通入鍋內增加壓力，防止罐頭凸罐和跳蓋，其操作情況分述如下：
由于壓縮空氣是不良導熱體，何況蒸汽本身又具有一定的壓力。因此，在殺菌時升溫過程中，不放進壓縮空氣，而只在達到殺菌溫度后處于保溫時，才開放壓縮空氣入鍋內，使鍋內增加0.5～0.8個大氣壓。特經過殺菌后，降溫冷卻時，停止供應蒸汽，將冷卻水壓入噴水管。由于鍋內溫度下降，蒸汽冷凝，而使鍋內力降低采用壓縮空氣的壓力來補償。在殺菌過程中，應注意初排氣，進而泄汽，使蒸汽流通。亦可每隔15－20分鐘放氣一次，促進熱換?？傊疂M足殺菌條件的規定，按一定程序進行，殺菌溫度的高低，殺菌壓力的大小，殺菌時間的長短和操作方法等均由罐頭產品殺菌工藝作出具體規定。

一般罐頭食品廠對罐頭作常壓水煮加熱殺菌處理時都采用本形式的臥式殺菌鍋，通過引入壓縮空氣可實現反壓殺菌。如冷卻需在鍋內進行，須用水泵打入鍋頂部的噴水管（或采用水循環系統）。
在殺菌時，由于加熱使罐頭溫度升高，罐頭內壓力會超過罐外（在鍋內）的壓力。因此，為了避免殺菌時玻璃瓶罐內增壓而跳蓋，對馬口鐵罐兩端面凸出，施加反壓力，特別是對需要較高殺菌溫度的肉類罐頭更就如此

主要全自動殺菌鍋有很多種，在我國傳統的高溫殺菌一般采用水浴式殺菌和蒸氣殺菌即我們常說的水殺和汽殺兩種殺菌方式，上個世紀九十年始為了滿足軟包裝等的產品、
生產要求，開始從日本引進雙層殺菌鍋即日式殺菌鍋，新世紀伊始，西班牙、德國、法國等歐洲**為了節約能源和水資源，推出一種帶熱交換器的水淋式殺菌鍋，特別是法國采用的鍋內蒸氣循環系統，以達到高溫節能、短時、節約水資源等目的。國內的全自動殺菌鍋大多數都采用日式鍋的理念，從前兩年開始有了模仿歐洲技術帶熱交換器的水淋式殺菌，在法國鍋基礎上開發一種全新概念的水汽混合殺菌，在繼承了法國高溫節能、短時、節約水資源等優點基礎上，主要優化了鍋內熱力分布、的全自動殺菌鍋

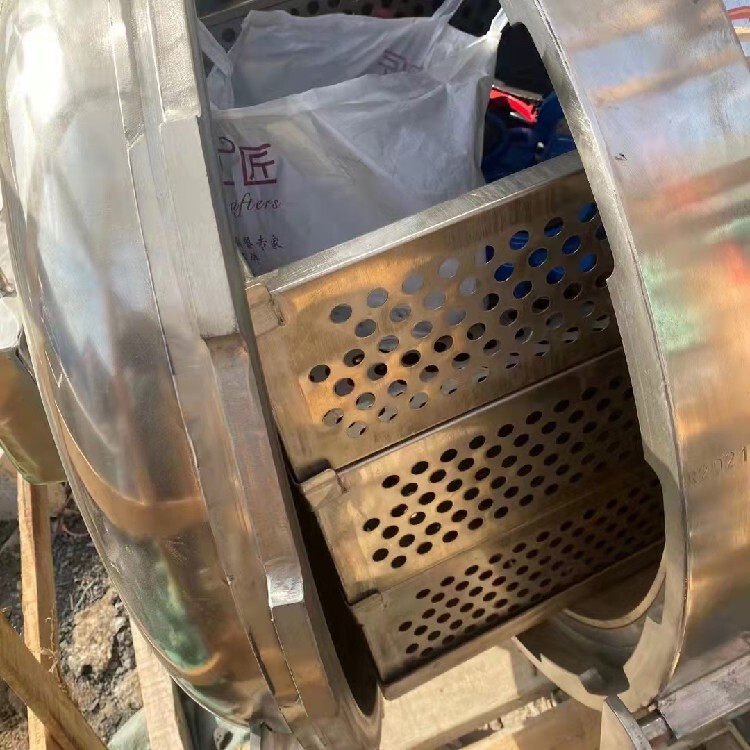

殺菌鍋由鍋體、鍋蓋、開啟裝置、鎖緊楔塊、安全聯鎖裝置、軌道、滅菌筐、蒸汽噴管及若干管口等組成。鍋蓋密封采用充氣式硅橡膠耐溫密封圈，密封**，使用壽命長。以有一定的壓力的蒸氣為熱源，具有受熱面積大，熱、加熱均勻、液料沸騰時間短、加熱溫度容易控制等特點。 本鍋內層鍋體（內鍋）采用耐酸耐熱的奧氏型不銹鋼制造，配有壓力表和安全閥，外型美觀、安裝容易、操作方便、安全**。主要從控溫精度和熱分布均勻性上進行選擇，要求溫度很嚴格，尤其是出口產品，因?yàn)橐鬅岱植己芫鶆颍詰?yīng)盡量選擇電腦全自動殺菌鍋。電腦半自動殺菌鍋溫度控制、壓力控制與電腦全自動相同，但是價格卻是電腦全自動的1/3。一般要求可以選擇電氣半自動殺菌鍋。手動殺菌鍋殺菌難度高，控溫和控壓等都由人工完成，食品外觀很難掌握，漲罐（袋）和破碎率高。

使用維護保養
1、本設備設計、制造所遵循的規范標準及檢驗依據：《鋼制壓力容器（GB150-1998）》與《壓力容器安全技術監察規程（99版）》進行制造、試驗和驗收；焊接按《鋼制壓力容器焊接規程（JB/T4709-2000）》進行；射線探傷按（JB4730-94）之III級進行。
2、用戶應根據本單位的生產工藝殺菌條件和本殺菌鍋的技術性能制訂殺菌鍋安全操作規程，并嚴格執行。殺菌鍋安全操作規程至少應包括：
（1）殺菌鍋的操作工藝指標及工作壓力，工作溫度。
（2）殺菌鍋的操作方法與程序和注意事項。
（3）生產運行中應檢查項目和部位，以及運行中可能出現的異?，F(xiàn)象和防止措施。
（4）設備停用時的保養方法。
3、本設備嚴禁超過設計壓力、溫度運行。
4、使用殺菌鍋的操作人員應經培訓考試合格，應嚴格遵守安全操作規程和崗位責任制；發現不正常現象應及時處理。
5、殺菌鍋裝設有安全閥、壓力表、溫度計等附件，要保持安全，、靈敏、可靠。在使用過程中應加維護與定期校驗。本設備的安全閥啟跳壓力等于設計壓力，應保持靈敏、可靠，應防止隨意調整。壓力表、溫度計精度等級均為1.5級，公差允許內的差異是正常的。無鉛封壓力表不得使用，壓力表指示失靈，刻度不清，表盤破裂，泄壓后指針不回零位，鉛封損壞等情況均應立即更換。溫度計應進行定期檢驗，使用前應以標準溫度計校驗正，以后每年核正一次，凡柱斷裂和與標準溫度相差超過0.5℃則應送修或更換。

在使用空氣加壓完全浸沒的水殺菌鍋中，所有容器完全被水浸沒。水是
加熱介質，壓縮空氣是過壓源。殺菌鍋可以是臥式結構或是立式結構。在殺菌全過程中溫度指示設備的感溫頭位于水下。有兩種方式可以為完全水浸式殺菌鍋提供足夠的循環。對于立式殺菌鍋，可以用壓縮空氣來促進水循環和確保充分的熱分布。無論是對臥式還是立式殺菌鍋，水都可以在殺菌鍋內進行機械循環---用水泵---來提供充分的熱分布
