本耐張夾具適用于線路的耐張塔上。為了耐張線夾功能的完整性和可靠性，原則上預絞絲線夾只能作一次性安全使用，一般不允許多次重復使用。除非僅當作“牽引夾具”牽引光纜使用例外。為良好的使用性能和人身安全，使用前明確金具的型號、規格是否與光纜的要求一致才能使用。
品名：ADSS光纜400米跨距用耐張線夾
尺寸：內絲1600mm，外絲?1100mm
電壓：35千伏
溫度：滿足環境惡劣地區
工藝:?其原材料主要包括鍍鋅鋼線、鋁包鋼線、鋁合金線、銅包鋼線等4種線材40多種尺寸規格；另有10?余種粘膠、砂等材料和輔料。生產工藝過程以及控制是比較復雜的，主要包括成型、剪切、倒角、編組、清洗、粘膠、標記、鋪砂、絞合、制彎、包裝等工序，另有部分產品還需端部翹起、磨圓頭、端頭鸚鵡嘴等特殊處理工序。
一、產品特點：
具有安裝簡便、運輸和攜帶方便、磨損小、耐腐蝕、電氣性能好、通用性強等顯著優點。備，研發出適合國內10kV?到750kV?線路中預絞絲金具。
隨著預絞式架空線路金具的廣泛應用，其節能、施工操作簡便、免維護等優點逐步被大家所認可。
二、適用場地：
廣泛用于電力、移動、聯通、電信、廣電部門的光骨干網，城網和農網系統中，質量穩定可靠，價格合理，售后服務及時，受到用戶的一致好評。
三、材料：
U型掛環：熱鍍鋅鋼U形掛環,起到與桿塔緊固件連接的作用。
PD掛板：熱鍍鋅精密掛板，起到將U型環和PD掛板連接起來的作用，并避免耐張線夾出口處光纜離桿塔太近，從而此處光纜有足夠大的彎曲半徑。
U型環：熱鍍鋅精密鑄鋼U型連接環，起到保護耐張線夾并與PD掛板連接的作用。
護線條預絞絲：用鍍鋅鋼絲或鋁包鋼絲制成，預絞絲內壁粘有一層微粒金剛砂，以增加磨擦力。預絞絲在工廠加工時被預制成四個子束，避免安裝誤差并便于快速安裝。預絞絲的末端朝徑向外側彎曲，以免擠壓損害光纜。

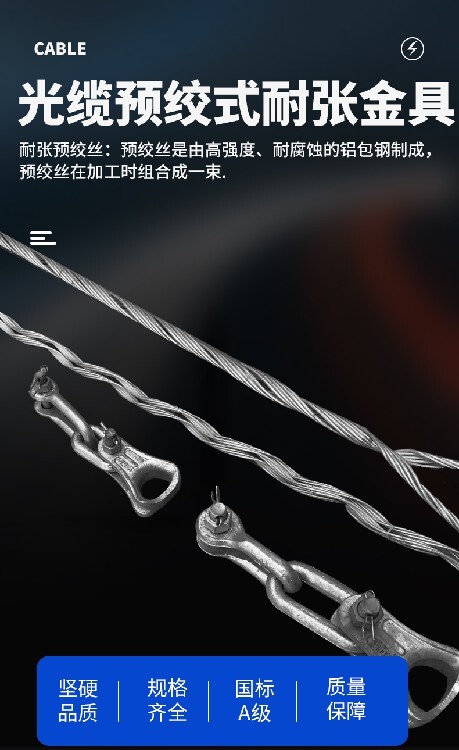

耐張預絞絲：用鍍鋅鋼絲或鋁包鋼絲制成,預絞絲在工廠加工時被預制成束，并在內壁粘有一層牢固的金剛砂，以達到對光纜減少側壓力的條件下增

螺栓型耐張線夾，用于將導線固定在耐張轉角桿塔絕緣子串上，適用于固定中小截面導線。 (2)壓縮型耐張線夾，一種是將導線固定在耐張絕緣子串上適用于大截面導線，另一種是將地線固定在耐張桿上。 (3)楔型耐張線夾，將地線固定在耐張桿上。 耐張線夾型號表示： (1)NLD--1、2、3…表示。型號含義為：N一耐張線夾;L—螺栓型;D—倒裝式;如NLD—1，表示1型螺栓倒裝式耐張線夾。 (2)以字母NY表示。N一耐張線夾，Y一壓接型“一”后面數字為標稱截面。
　　　現在國內應用很廣泛，其特點安裝方便快捷下面介紹下:
　　　老式船型線夾:這種線夾導線，避雷線都能用。它能承受垂直檔距內導線的安裝載荷，并且在線路正常運行或則斷線時不允許線夾滑動或脫離絕緣子串，使用這中線夾的桿塔的承載壓力大。
　　　預絞式懸垂線夾功能及其用途:用于ADSS光纜，OPGW光纜，各種導線等在直線桿塔的連接，單邊懸垂角為，內外層螺旋預絞絲的組合能很好的保護光纜，無集中應力，避免產生彎曲應力，對光纜起到保護和輔助減振的作用。整套懸垂線夾包括:內外層預絞絲、懸掛頭和配套連接金具。線夾握力大于光纜額定抗拉強度的10%-20%，安裝方便。懸垂線夾包括掛架，U形螺絲和船體關于大偏轉角，懸垂線夾是有一定限度的。當船體轉到某一角度時候，U形螺絲將被掛架擋住。大偏轉角也是安全運行條件。大偏轉角與桿塔懸掛點兩側導線或者地線的懸垂角有關外，還與導線與地線的直徑(導線外徑應包括纏鋁包帶厚度或護線條直徑)有關，直徑越大U形螺絲越往上移，則大偏轉角越小。若大于大偏轉角則要采取措施，如改雙線夾，調整塔高，或特殊設計新型線夾等。

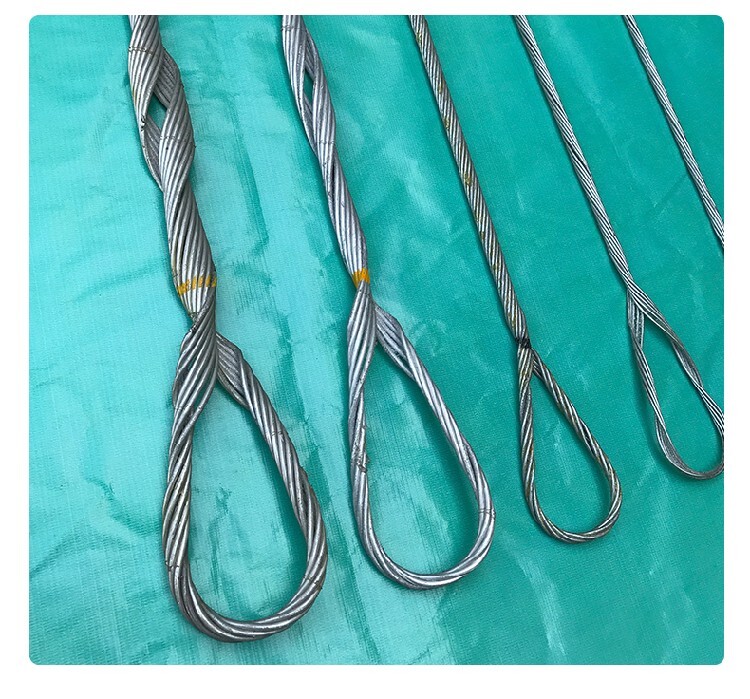

耐張預絞絲：用鍍鋅鋼絲或鋁包鋼絲制成,預絞絲在工廠加工時被預制成束，并在內壁粘有一層牢固的金剛砂，以達到對光纜減少側壓力的條件下增加耐張線夾的握力。
　　　耐張金具：用于固定導線，以承受導線張力，并將導線掛至耐張串組或桿塔上的金具。
　　　耐張金具用于轉角、接續，及終端的連接。螺旋鋁包鋼線具有的耐張強度，無集中應力，對光纜起到保護和輔助減振的作用。
　　　整套光纜耐張金具包括：耐張預絞絲、配套連接金具。金具握力不小于光纜額定抗拉強度的95%安裝方便、快捷，降低了施工成本。適用于檔距≤100米，線路轉角＜25°的ADSS光纜線路。

一、用途
1）預絞式懸垂的作用和普通懸垂線夾相似，用于桿塔上懸垂導線及地線。所不同的是預絞式懸垂線夾不僅可有效地保護導線，而且其平滑的外輪廓使電暈放電大大減少，故尤其適用于壓（220kV及以上）線路。雙支點預絞式懸垂線夾還可用于跨江河的長距離輸電線及轉角較大的桿塔（30°~60°）上；
2）預絞式懸垂線夾用于鋁基系列導線，鋁包鋼和鍍鋅鋼絞線。它被設計用來減弱在支撐點上的靜態和動態應力，以便能保護導線及絞線，抵制振動的影響，同時也能保護導線在支撐點上免受沖擊和電弧影響；
3）預絞式懸垂線夾作為一種的護線-懸垂組合，可以保護導線不受彎曲應力、壓應力的影響，同時也可使導線免遭磨損。
二、特點
1) 佳應力分配：預絞式懸垂線夾將導線所受應力分布在一個較大的區域，使彎曲、剪切、拉伸等靜態應力對導線的影響大大減少，提高了導線承受應力的能力。而且在導線發生振動甚至舞動時，不易懸垂處造成損傷；
2）低的磨損：預絞式懸垂線夾的護線條在懸垂兩側緊握導線可以承受較高的不平衡荷載，從而避免了導線滑移，因此把導線的磨損降至低限度；
3）防老化松動：預絞式懸垂線夾的護線條與導線材質相符的材料制成，同時又具有的彈性和韌性，與普通鋼性較強的硬鋁護線條相比，的性能和防松動性，因而可以長年安全使用；
4）的電氣性能：預絞式懸垂線夾的特設計，可降低電磁損耗和消除電暈線條的球形端頭或鸚鵡嘴端頭，不會發生放電。
三、特殊設計
1）尾端鸚鵡嘴處理；在大多數壓線路使用中，為避免電暈現象的發生以及滿足無線電干擾電壓的要求，我們用尾端鸚鵡嘴處理代替標準的尾端磨圓處理。詳情請向我公司咨詢；
2）特殊設計-線路修補：為了修補因疲勞而破壞的導線，我們特殊設計了一種安裝于預絞式保護線條外面從而大大延長了導線的壽命。當導線發生疲勞時，受損的預絞絲將被去掉；然后在疲勞發生的區域安裝接續條并將組件安裝在接續條外面。如果您考慮使用這種產品，請向公司咨詢以獲得更多技術支持。
四、使用說明
當導線夾角在30°~60°之間，用雙支點懸垂線夾直接與絕緣子串相連
opgw和adss光纜懸垂線夾的安裝方法：
（1）用薄的膠帶在光纜懸掛點的中央位置做一個安裝標記（2）將2-3根已做好中心標記的內絞絲預絞成一個子束，將子束的中心標記與步驟(1)中所說的光纜上的安裝標記對準。（3）將子束在光纜上纏繞3-4圈。（4）重復步驟2.3將剩余內絞絲纏繞在光纜上。（5）在不使用任何工具的情況下，將所有子束的兩端纏繞完畢。（6）將橡膠護套兩部分的中心位置與內絞絲的中心標記對準，并鑲嵌在絞絲外表面，用段薄的將帶將兩部分固定。（7）將外絞絲的中心標記與橡膠護套上半部的中心位置對準，確保外絞絲的曲線沿著橡膠護套的曲面。（8)將外絞絲的護套每側各纏繞2-3圈，確保外絞絲與橡膠護套間無間隙。（9）重復步驟7.8，將第二根外絞絲安裝在根絞絲的對稱位置。（10）纏繞剩余的外絞絲，確保絞絲間隙均勻，無交叉。（11）在不使用任何工具的情況下，將所有外絞絲末端纏繞到位。（12）將鑄鋁套殼的中心位置對準外絞絲的中心標記，使套殼合并成為一個整體，包覆在外絞絲外側。（13）將U型掛環，PH型延長環等聯接金具安裝到位，穿好螺栓并緊固好螺母，墊圈等標準件，插上放松開口銷。（14）將懸垂線夾固定在桿塔緊固金具上。（15）安裝完畢。、
螺旋減振器

螺旋減振器
用途：ADSS防震鞭。防舞鞭，根據ADSS光纜的纜徑來配套使用的。
螺旋減振器通過與線纜的撞擊來消散振動能量，進而達到消除或降低線纜運行時在層流風的作用下產生的振動，保護線纜及金具。
特點：是一種沖擊型減振器，對小直徑的配電線路和光纖線路的高頻振動減振效果明顯。

ADSS/OPGW光纜接頭盒
光纜接頭盒在安裝角度分為桿用、塔用、墻用三種類型。在進出角度分為一進一出，一進二出，二進二出，也就時所謂的2孔，3孔，4孔，5孔，6孔，大可生產6孔接頭盒。按照芯數來說的話可分為;12芯，24芯，36芯，48芯，72芯等。常用的為一進一出24芯接頭盒。用途：用于光纜線路的中間連接和分支保護，可起到密封、保護安放光纖接頭和儲存預留光纖等的作用，使其免受外部環境因素的影響。
特點：
a.適用范圍廣：適用于骨架式、層絞式、束管式鎧裝和非鎧裝光纜，使用靈活。
b.密封性能好：產品采用硅橡膠密封圈密封。在纜孔口處再用密封熱縮管或自粘膠帶密封。
c. 耐候性強：采用進口高強度鋁合金材料，并添加劑，耐高低溫，性能好，使用壽命長。
d.機械強度高：具有良好的抗振、抗拉、抗壓、抗沖擊性、抗彎曲、抗扭轉性能，堅固耐用。
e. 結構合理：光纖盤繞托盤，采用活頁轉動式，可根據需要任意翻動，施工維護方便，光纖盤繞無附加衰耗，曲率半徑≥40mm。

特點：
1.金屬型接續盒有合金鋁鑄造而成，特別適用于高壓電場下的光纜接頭保護。
2.金屬型接續盒克服了塑料型接續盒在電磁場環境下狂老化能力差、壽命短的弱點，其壽命可長達25年以上。
3.由于采用合金鋁鑄成而成，具有優良的力學性能。在、抗污染、耐極限溫差大、密封防水等方面都遠遠優于非金屬型接續盒。
4.金屬型接頭盒一改傳統的光纜封裝方法，避免了加熱封裝使光纜外護套性能降低及至損失的弊端。
5.有二支口、三支口及四支口幾種規格。
6.采用多重密封，具有良好的防水性能。
7.盒體內結構寬敞，熔接盤采用疊加式，配置靈活，安裝簡單，光釬彎曲半徑完全達到國際標準光纜接頭盒底部為余留光釬的盤繞設計一定的空間，光釬在接頭盒內無衰減變化。產品描述整體外殼合金材料，密封采用密封圈及硅膠，可重復開啟、擴容、維修、復接等特點1.適用于各種型號、規格光纜固定,便于安裝和訂貨???????????????????????? .???????????
2.進纜固定采用可調鋁管固定，確保光纜截面整體受力,防止光纜變形
3.存纖盤容量達48芯,采用ABCD標示牌有效區分光纖?.?
版本三:????可起到密封、保護安放光纖接頭和儲存預留光纖等的作用，使其免受外部環境因素的1.底盤采用精密鋁合金壓鑄成型工藝，不易變形.2.保護罩采用冷沖壓工藝，耐側壓，抗腐蝕。3.存纖盤靈活組裝，容量靈活.?4.采用不銹鋼螺絲，耐用防銹耐腐蝕. 4.接頭盒采用密封圈密封，充分密封性能. ? ?5.產品附帶全套安全工具，方便安裝使用 ??6.結構簡單，可重復開啟7.質量可靠，耐用20年. 7.備貨充足，隨時發貨。 8.立包裝，運輸方便.
Adss接頭盒該產品適用于電力特種光纜接頭盒的連接保護，有直通連接和分枝連接之功能，多可同時進五根光纜 ，適用于桿塔。 Opgw接頭盒用于被連接光纜的密封，保護安防光纖接頭和儲存預留光纖，使其免受外部環境因素的影響 特點：盒體采用進口冷軋板制 產品用途： ?用于光纜線路的中間連接和分支保護，成，設計結構合理，具有分枝功能。安裝維護方便，可將光纜加強芯固定在終端盒內并具有與光纜幾句外護套連接的接地線引出功能，可壁掛安裝。
2.幾進幾出及對應纜徑。
3.分桿用和塔用兩種,如為桿用,則需提供桿徑。
纜接續盒用途:廣泛用于ADSS、OPGW特種光纜接頭以及不同光纜交接處,并起到保護光纜接頭的作用。特點:1. 金屬型接續盒由合金鋁鑄造而成,特別適用于高壓電場下的光纜接頭保護。2. 金屬型接續盒克服了塑料型接續盒在電磁場環境下能力差、壽命短的弱點,其壽命可長達25年以上。3. 由于采用合金鋁鑄造而成,具有優良的力學性能。在防散彈槍擊、抗污染、耐極限溫差大、密封防水等方面都遠遠優于非金屬型接續盒。4. 金屬型接續盒一改傳統的光纜封裝方法,避免了加熱封裝使光纜外護套性能降低及至損傷的弊端。5. 有二支口、三支口、及四支口幾種規格。6. 采用多重密封,具有良好的防水性能。7. 盒體內結構寬敞,熔接盤采用迭加式,配置靈活,安裝簡單。
光纜終端盒用途:光纜終端盒應用于光傳輸系統,適用于通訊、數字圖像及CATV等系統,是光纜進入室內后進行分線、配線的光纜保護終端盒。特點:光纜終端盒為金屬型箱體,美觀輕便,結構牢固,盒體可承受壓力>200N,適用于溫度為-35℃~+60℃,相對濕度大于85%(30℃)的工作環境,該終端盒使用壽命≥25年。該終端盒有可靠的光纜固定、開剝、接地保護裝置,采用掛墻式安裝,施工簡便。終端盒內操作空間大,盒內容纖盤的光纜收容半徑大于45mm。我公司可提供兩種型號的終端盒,分別是SHZD-I(24芯)、SHZD-II(36芯)。
