技術(shù)要求

氯化橡膠面漆是一種高性能的防腐涂料，其技術(shù)要求如下：在容器中的狀態(tài)應(yīng)為攪拌混合后無(wú)硬塊，呈均勻狀態(tài)。[2]

粘度（涂-4粘度計(jì)）應(yīng)在90-120秒之間。[3]

細(xì)度不超過(guò)50微米。[4]

柔韌性應(yīng)達(dá)到1毫米。[3]

耐沖擊強(qiáng)度不小于50 kg·cm。[3]

硬度不小于0.5。[3]



基本參數(shù)包括：比重約1.20 kg/L（混合后），干膜厚度約40微米，理論用量約140 g/m2（以40微米干膜計(jì)，不含損耗），閃點(diǎn)約29°C。[5]

復(fù)涂間隔時(shí)間：底材溫度0℃時(shí)，最短24小時(shí)；20℃時(shí)，最短8小時(shí)；30℃時(shí)，最短6小時(shí)；最長(zhǎng)無(wú)限制。[5]

建議涂裝道數(shù)為2-3道。[5]

前道配套包括環(huán)氧富鋅漆、環(huán)氧云鐵中間漆、環(huán)氧鐵紅漆、氯化橡膠鐵紅漆、氯化橡膠云鐵漆、聚氨酯鐵紅漆等。[5]

表面處理要求涂有底漆的表面必須干燥，并清除所有的油污、雜物，無(wú)酸、堿、鹽和水分的凝聚。[5]

施工條件要求相對(duì)濕度須小于85%。[5]



施工方法

氯化橡膠面漆的施工方法包括噴涂、刷涂和輥涂。[6]

以下是具體的施工步驟：1. 表面處理：前道漆膜表面應(yīng)無(wú)油污、水分及灰塵等，前道漆膜須保持清潔干燥。[6]

2. 稀釋劑使用：必須使用氯化橡膠專用稀釋劑，調(diào)整施工粘度。[7]

3. 涂裝方法：可采用空氣噴涂、刷涂或滾涂。[6]如需無(wú)氣噴涂，應(yīng)使用厚漿型氯化橡膠漆。[7]

4. 涂布率：理論涂布率為膜厚35μm，120-140g/㎡。[8]建議涂裝兩道，膜厚達(dá)到60-80μm。[8]

5. 前道油漆：前道油漆可選用環(huán)氧鐵紅、環(huán)氧云鐵防銹漆、氯化橡膠防銹漆等。[6]

6. 施工環(huán)境：氯化橡膠面漆可在20-50攝氏度的高溫環(huán)境中施工，施工性能優(yōu)異。[6]

7. 維修便利性：在氯化橡膠漆膜上重新維修時(shí)，不必除掉牢固的舊漆膜，維修方便。[6]






氯化橡膠面漆是由天然或合成橡膠經(jīng)氯化改性后得到的白色或微黃色粉末，無(wú)味、無(wú)毒，對(duì)人體皮膚無(wú)刺激性，具有良好的粘附性、耐化學(xué)腐蝕性、快干性、防透水性和難燃性。氯化橡膠防腐涂料廣泛用作建筑涂料、化工防腐涂料、阻燃涂料、船舶及海洋鋼結(jié)構(gòu)防腐涂料，與常溫固化環(huán)氧樹(shù)脂涂料并列為當(dāng)今世界防腐涂料的兩大體系。

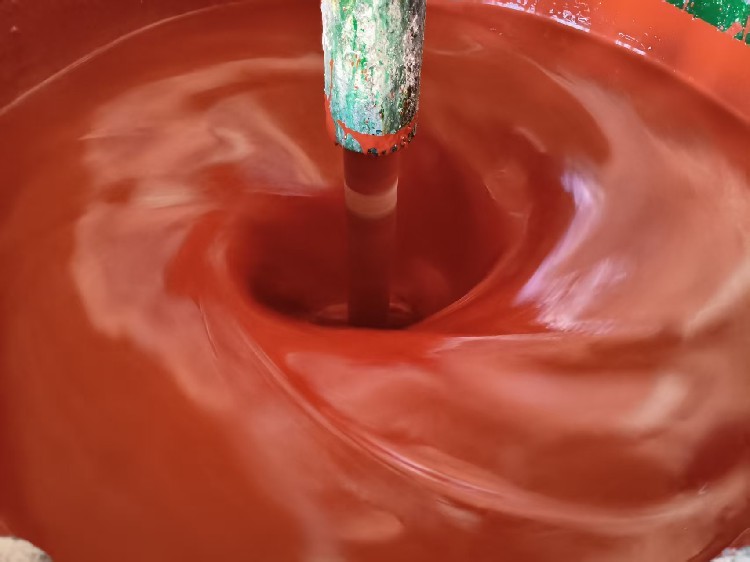

使用方法 1、開(kāi)桶后攪拌均勻，用氯化橡膠稀釋劑調(diào)整粘度后直接涂用。 2、鋼鐵表面清涂油污，最好采用噴砂除銹至最低達(dá)到GB/T 8923的Sa 2級(jí)，最好達(dá)到Sa 2 1/2級(jí)。施工條件受限制時(shí)，也可采用工具除銹至St 3級(jí)。鋼表面處理合格后，必須在返銹前盡快涂漆，涂刷2~3道氯化橡膠涂料。混凝土要干透，清除表面疏松物質(zhì)，呈現(xiàn)平整堅(jiān)實(shí)表面，涂2~3道 氯化橡膠涂料。


安全防護(hù) 施工場(chǎng)地應(yīng)有良好的通風(fēng)設(shè)施，油漆工應(yīng)戴好眼鏡、手套、口罩等，避免皮膚接觸和吸入漆霧。施工現(xiàn)場(chǎng)嚴(yán)禁煙火。 施工現(xiàn)場(chǎng)要有完備的消防設(shè)施。
