一種底軸驅動翻板閘門，包括液壓啟閉機、底軸總成、門葉和拐臂。1，液壓啟閉機包括液壓缸、液壓系統和啟閉機支撐架。液壓缸水平安裝在啟閉機支撐架上，液壓系統固定安裝在液壓缸缸體的上方。
2，底軸總成包括底軸和底軸支撐架。底軸通過軸承安裝在底軸支撐架上。
3，門葉固定套裝在底軸的中部，底軸的左右兩端分別固定套裝有拐臂，拐臂的另一端與液壓缸的活塞桿相連，門葉橫跨整個河道，在河道的左右兩側設置有封閉的啟閉室，啟閉室由鋼筋混凝土制成，并通過活動蓋板封閉，液壓啟閉機、拐臂和滲漏集水井均設置在啟閉室內，且液壓啟閉機、拐臂和滲漏集水井由前到后，從高到低呈階梯形依次設置。
鋼壩閘門驅動系統的組成：
本實用***公開了一種鋼壩閘門驅動系統，包括液壓缸、液壓系統和安裝架，安裝架包括支座本體、支承座、掛勾和橫桿，兩個支座本體分別通過螺栓左右間隔地安裝在同一支承座的上方，掛勾共四列且前后間隔設置，位于前方的兩列掛勾的勾頭與位于后方的兩列掛勾的勾頭相對設置，橫桿共四根且前后間隔設置，掛勾的上端焊接在支承座的底部，位于同一列的掛勾下端掛在同一橫桿上，且掛勾的開口寬度小于橫桿的直徑，支座本體的頂部設置有左右貫通的安裝環，安裝環的內側端設置有安裝定位止口，支承座的底部、掛勾、橫桿均埋在地下；支座本體采用鋼板焊接成的框架結構。結構簡單，安裝可靠性高，避免出現松動而影響驅動系統的正常運行，省去了檢修及加固。

液壓翻板閘門啟閉系統的泄露分為內泄漏和外泄露，其中內泄漏主要影響液壓翻板閘門的技術性能，使其無法達到設計的壓強，從而影響工作壓力、運動速度以及工作平衡性；外泄漏不僅會污染環境，還容易導致火災。泄漏都是由密封特性不好產生的，根據泄露部位是否運動，可分為固定部分和滑動部分2種泄漏以及液壓翻板閘門破損所產生的泄漏。
（1）固定部位的泄漏主要是指密封件、焊接點等。如由于密封槽具有毛刺或倒角不合要求，進而在安裝時密封件損傷造成泄漏或因密封件散熱性能較差、老化導致磨損，都會導致內泄漏的發生；焊接不良導致焊縫出現氣孔、假焊等現象，也有可能導致外泄漏的發生。
（2）滑動部分的泄漏是指活塞與缸筒內孔、活塞桿與缸蓋密封處發生的泄漏。如果完全控制這些部分的泄漏，會加快摩擦發熱，并且使密封件的使用壽命縮短；如果泄漏嚴重，則會影響液壓翻板閘門的使用性能?；瑒硬糠中孤┑闹饕蚴怯捎诿芊饧哪p。
（3）液壓翻板閘門破損多發生在作用力或壓力超出設計值的情況下，其原因包括重載或高速的活塞運動中突然停止、緩沖作用過度或不起作用，其主要表現為缸筒內孔壁拉傷、缸筒脹大和裂紋破漏、活塞桿產生縱向彎曲、溝槽拉斷和螺紋剪切破壞、焊接部位破漏、螺栓斷裂等。液壓翻板閘門設計 鋼壩閘門價格
六、液壓翻板閘門的故障處理與日常維護

在說明液壓翻板閘門的常見故障后，介紹液壓翻板閘門的故障處理與日常維護工作。應當說明，事故處理永遠是被動措施，在安裝過程中應細致認真，強調檢查試驗對于設備運行狀況的重要性，重視日常維護，其效果遠遠好于事故后處理。很多故障是難以修復或者需要大量的時間和金錢才能修復的，而產生的原因卻是由于安裝過程中的疏忽或者試驗不到位、對試驗結果中的疑問沒有及時得到解決引起的。由于液壓翻板閘門的故障處理往往是拆卸、修復、重新安裝、試驗檢驗這一步驟，且大量故障往往發生在剛安裝完畢的液壓翻板閘門上，故本文將故障處理與日常維護、試驗檢驗工作統一考慮，同時應當注意以下幾點：
（1）液壓翻板閘門的選擇和匹配
液壓翻板閘門的參數是否符合現場實際使用要求，特別是額定負載，即啟門力、閉門力、持住力均應符合現場實際要求。油缸、活塞是否符合要求，密閉材料的性能應有足夠的抗撕裂強度、耐高壓，并注意其摩擦阻力、有無粘著、老化狀況。應檢驗各電器元件是否有產品合格證，且有無損壞現象。

門槽及油缸運行區域內的清潔，以***閘門及油缸運行不受外界阻礙；液壓系統的濾油芯應及時清洗或更換；***環境溫度不低于設計工況的*溫度；充油時應排除空氣，管路充滿油后，應調整油泵溢流閥，使油泵在其工作壓力的50%、75%、 情況下分別連續運行5min，檢查有無震動、雜音、油溫過高以及閥門和管路漏油情況。4.3液壓翻板閘門的實際應用檢驗手動操作試驗合格，方可進行自動操作試驗。啟閉和快速關閉閘門試驗時，準備記錄閘門提升、快速關閉、緩沖的時間和當時庫水位及系統壓力值，其快速關閉時間應符合設計規定?？焖訇P(guān)閉閘門試驗時，應做好切斷油路的應急準備，以防閘門過速下降。閘門沉降試驗：將閘門提起，在48h內，閘門因液壓翻板閘門的內部漏油而產生的沉降量應不大于200mm。閘門的沉降量超過200mm時，應有警示信號提示，液壓系統應具備自動復位的功能。

運行中的基本操作。1、閘門不同步運行，可適當調整供油流量閥，在調整時一定要慢。我局由于采用兩套不同的液壓系統，另一種課調節左右缸啟動電磁閥。2、電磁閥不動作。檢查24v電源是否正常，若電源正常，檢查啟動繼電器是否接觸正常，可適當?shù)睦酶腻F輕輕按動繼電器。若繼電器正常，檢查電磁閥線圈是否正常，可用萬用表或電磁閥上的燈進行。必要時可用改錐頂電磁閥閥桿進行操作。若仍不行，可拆閥體檢修。3、閘門開度鎖定不能操作?？申P(guān)閉閘門開度顯示器進行操作。4、閘門落不到位。取消閘門自動操作，改為手動操作。5、油泵不能建壓?？捎门艢廛浌芘c油泵壓力監測口連接，排除油泵內氣體后，油泵就能正常建壓。6、閘門下滑。啟動閘門并根據閘門運行情況及時更換閘門控制參數。

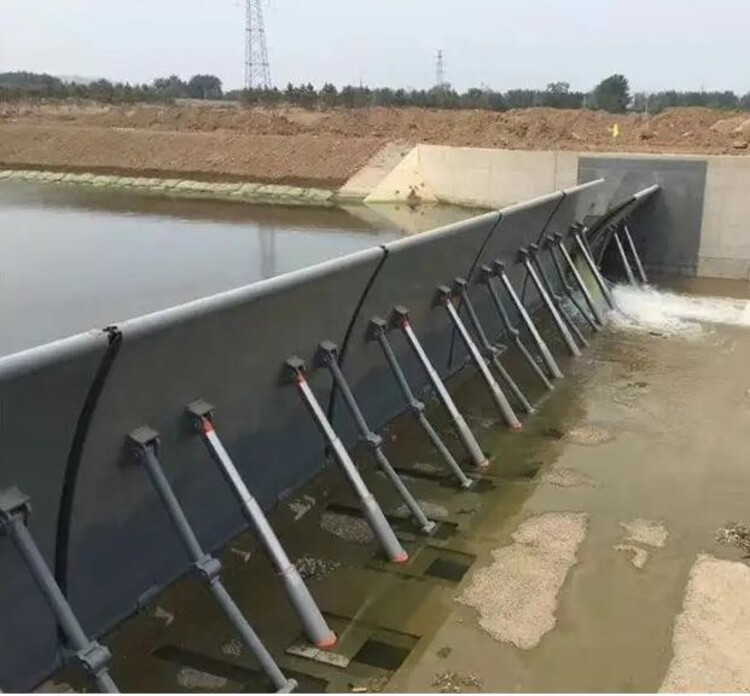

液壓壩和其他壩對比***特點
1.***，使用壽命長
2.***，不受環境地理位置限制，中小河流 小電站等，放壩速度快。
3.結構堅固可靠，行洪能力強，河道中無須設置閘墩等任何阻水建筑，不影響原河道泄洪。
4.后期維護方便，部件***，不易損壞，維護管理費用低。
5.第三代智能PLC控制系統，支持遠程控制升降壩，應急自動放壩功能等。
面板結構：鋼筋混凝土、鋼板，鋼板鋼筋混凝土復合壩體
啟閉結構：柱塞缸、雙作用缸、多級缸
控制系統：手動搖桿式操作、PLC電控操作、電腦遠程監控
其他可選功能：同步升降壩功能、自動報警功能、自動降壩功能
液壓壩類型：直板壩，弧形壩 根據客戶要求制作
橡膠壩結構簡單，可靠性、安全性較差，使用壽命短，壩袋易損壞，適應環境差。 翻板壩 易造成阻水，暴雨期間，往往經不起瞬間特大洪水的沖擊，壩體易被洪水沖毀
液壓壩作為一種***的***活動壩，結構科學，解決泥砂淤積問題；結構堅固可靠，抗洪水能力強；不受漂浮物影響，
放壩速度快，不影響防洪，壩體放倒后平鋪河床基礎，不阻水。
在液壓傳動系統中，都是一些比較***的零件。人們對機械的液壓傳動雖然覺得省力方便，但同時又感到它易于損壞。究其原因，主要是不太清楚其工作原理和構造特性，從而也不大了解其預防保養的方法。
液壓系統有3個基本的“致病”因素：污染、過熱和進入空氣。這3個不利因素有著密切的內在聯系，出現其中任何一個問題，就會連帶產生另外一個或多個問題。由實踐證明，液壓系統75%“致病”的原因，均是這三者造成的。
