IGBT模塊的電壓規格與所使用裝置的輸入電源即試電電源電壓緊密相關。其相互關系見下表。使用中當IGBT模塊集電電流增大時，所產生的額定損耗亦變大。同時，開關損耗增大，使原件發熱加劇，因此，選用IGBT模塊時額定電流應大于負載電流。特別是用作高頻開關時，由于開關損耗增大，發熱加劇，選用時應該降等使用。

由于IGBT模塊為MOSFET結構，IGBT的柵通過一層氧化膜與發射實現電隔離。由于此氧化膜很薄，其擊穿電壓一般達到20～30V。因此因靜電而導致柵擊穿是IGBT失效的常見原因之一。

在安裝或更換IGBT模塊時，應十分重視IGBT模塊與散熱片的接觸面狀態和擰緊程度。為了減少接觸熱阻，好在散熱器與IGBT模塊間涂抹導熱硅脂。一般散熱片底部安裝有散熱風扇，當散熱風扇損壞中散熱片散熱不良時將導致IGBT模塊發熱，而發生故障。因此對散熱風扇應定期進行檢查，一般在散熱片上靠近IGBT模塊的地方安裝有溫度感應器，當溫度過高時將報警或停止IGBT模塊工作。

IGBT模塊由于具有多種優良的特性，使它得到了快速的發展和普及，已應用到電力電子的各方各面。因此熟悉IGBT模塊性能，了解選擇及使用時的注意事項對實際中的應用是十分必要的。

IGBT(Insulated Gate Bipolar Transistor)，絕緣柵雙型晶體管，是由BJT(雙型三管)和MOS(絕緣柵型場效應管)組成的復合全控型電壓驅動式功率半導體器件, 兼有MOSFET的高輸入阻抗和GTR的低導通壓降兩方面的優點。GTR飽和壓降低，載流密度大，但驅動電流較大；MOSFET驅動功率很小，開關速度快，但導通壓降大，載流密度小。IGBT綜合了以上兩種器件的優點，驅動功率小而飽和壓降低。非常適合應用于直流電壓為600V及以上的變流系統如交流電機、變頻器、開關電源、照明電路、牽引傳動等領域。 IGBT模塊是由IGBT（絕緣柵雙型晶體管芯片）與FWD（續流二管芯片）通過特定的電路橋接封裝而成的模塊化半導體產品；封裝后的IGBT模塊直接應用于變頻器、UPS不間斷電源等設備上； IGBT模塊具有節能、安裝維修方便、散熱穩定等特點；當前市場上銷售的多為此類模塊化產品，一般所說的IGBT也指IGBT模塊；隨著節能環保等理念的推進，此類產品在市場上將越來越多見； IGBT是能源變換與傳輸?shù)暮诵钠骷追Q(chēng)電力電子裝置的“CPU”，作為國家戰略性新興產業，在軌道交通、智能電網、航空航天、電動汽車與新能源裝備等領域應用廣。

IGBT的應用領域
按電壓分布的應用領域
1、新能源汽車
IGBT模塊在電動汽車中發揮著至關重要的作用，是電動汽車及充電樁等設備的核心技術部件。IGBT模塊占電動汽車成本將近10%，占充電樁成本約20%。IGBT主要應用于電動汽車領域中以下幾個方面：
A）電動控制系統 大功率直流/交流(DC/AC)逆變后驅動汽車電機；
B）車載空調控制系統 小功率直流/交流(DC/AC)逆變，使用電流較小的IGBT和FRD；
C）充電樁 智能充電樁中IGBT模塊被作為開關元件使用；
2、智能電網
IGBT廣泛應用于智能電網的發電端、輸電端、變電端及用電端：
從發電端來看，風力發電、光伏發電中的整流器和逆變器都需要使用IGBT模塊。
從輸電端來看，特高壓直流輸電中FACTS柔性輸電技術需要大量使用IGBT等功率器件。
從變電端來看，IGBT是電力電子變壓器（PET）的關鍵器件。
從用電端來看，家用白電、 微波爐、 LED照明驅動等都對IGBT有大量的需求。
3、軌道交通
IGBT器件已成為軌道交通車輛牽引變流器和各種變流器的主流電力電子器件。交流傳動技術是現代軌道交通的核心技術之一，在交流傳動系統中牽引變流器是關鍵部件，而IGBT又是牽引變流器核心的器件之一。

IGBT功率模塊
IGBT功率模塊采用IC驅動，各種驅動保護電路，IGBT芯片，新型封裝技術，從復合功率模塊PIM發展到智能功率模塊IPM、電力電子積木PEBB、電力模塊IPEM。PIM向高壓大電流發展，其產品水平為1200—1800A/1800—3300V，IPM除用于變頻調速外，600A/2000V的IPM已用于電力機車VVVF逆變器。平面低電感封裝技術是大電流IGBT模塊為有源器件的PEBB，用于艦艇上的發射裝置。IPEM采用共燒瓷片多芯片模塊技術組裝PEBB，大大降低電路接線電感，進步系統效率，現已開發成功第二代IPEM，其中所有的無源元件以埋層方式掩埋在襯底中。智能化、模塊化成為IGBT發展熱門。

IGBT(Insulated Gate Bipolar Transistor)，絕緣柵雙極型晶體管，是由BJT(雙極型三極管)和MOS(絕緣柵型場效應管)組成的復合全控型電壓驅動式功率半導體器件, 兼有MOSFET的高輸入阻抗和GTR的低導通壓降兩方面的優點。GTR飽和壓降低，載流密度大，但驅動電流較大；MOSFET驅動功率很小，開關速度快，但導通壓降大，載流密度小。IGBT綜合了以上兩種器件的優點，驅動功率小而飽和壓降低。非常適合應用于直流電壓為600V及以上的變流系統如交流電機、變頻器、開關電源、照明電路、牽引傳動等領域。

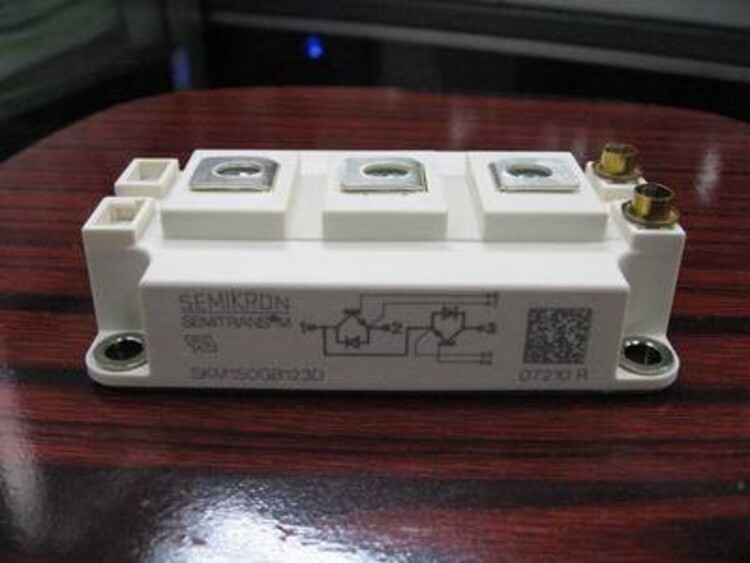

IGBT模塊是由IGBT（絕緣柵雙極型晶體管芯片）與FWD（續流二極管芯片）通過特定的電路橋接封裝而成的模塊化半導體產品；封裝后的IGBT模塊直接應用于變頻器、UPS不間斷電源等設備上；

關于轉換電壓變化率
當驅動一個大的電感性負載時，在負載電壓和電流間有一個很大的相移。當負載電流過零時，雙向可控硅(晶閘管)開始換向，但由于相移的關系，電壓將不會是零。所以要求可控硅(晶閘管)要迅速關斷這個電壓。如果這時換向電壓的變化超過允許值時，就沒有足夠的時間使結間的電荷釋放掉，而使雙向可控硅(晶閘管)回到導通狀態。
為了克服上述問題，可以在端子MT1和MT2之間加一個RC網絡來限制電壓的變化，以防止誤觸發。一般，電阻取100R，電容取100nF。值得注意的是此電阻不能省掉。
1、日本三社SanRex:可控硅模塊;二極管模塊;三相整流橋模塊。
2、德國西門]康SEMIKRON: IGBT模塊;可控硅模塊;二極管模塊;三相整流橋模塊;平板型可控硅;螺栓型可控硅;螺栓型二極管。
3、德國英飛凌Infineon: IGBT模塊; PIM模塊;可控硅模塊。
4、德國艾賽斯IXYS:快速恢復二極管模塊;可控硅模塊。
5、日本三菱MITSUBISHI: IGBT模塊; IPM模塊; PIM模塊。
6、日本富士FUJI: IGBT模塊; IPM模塊;三相整流橋模塊。
7、美國威士VISHAY:螺栓二極管;螺栓可控硅。
8、日本東芝TOSHIBA: IGBT模塊;整流橋模塊; GTO門極關斷可控硅。
9、IGBT無感吸收電容:美國CDE;加拿大EACO:德國EPCOS。
10、英國西碼WESTCODE:平板型可控硅;平板型二極管;螺栓型可控硅、螺栓型二極管。
11、意大利POSEICO:平板型可控硅;平板型二極管。
12、英國達尼克斯DYNEX:平板型可控硅;平板型二極管、GTO ]極可關斷可控硅
13、瑞士ABB:平板型可控硅;平板型二極管、GTO門極可關斷可控硅。
14、快速熔斷器:美國BUSSMANN。
