H-107混凝土密封固化劑
滲透到混凝土里面的化合物與已凝結的混凝土中所含的半水化水泥，游離鈣，氧化硅等物質經過一系列復雜的化學反應，產生硬質性物質，這些化合物終會使混凝土表層的密實度提高，從而提高混凝土表層的強度、硬度、耐磨性、抗?jié)B性等指標。
一、應用范圍
用于室內外金剛砂耐磨地坪、水磨石地坪、原漿收光地坪、超平地坪、普通水泥地坪、石材等基面上，適合于工廠車間、倉庫、商場超市、碼頭、機場跑道、橋梁、公路等水泥基的場所。
二、性能特點
◇ 密封防塵、硬化耐磨；? ◇ 抗化學侵蝕性能；
◇ 的光澤(隨著時間的推移、處理過的混凝土地面會出現迷人的打蠟般的光澤)；
◇ 性能好；???????? ◇ 施工方便，過程環(huán)保（無色、無味）；
◇ 降低維護費用，一次施工，防護
◇ 長久密封、堅固、耐磨、無塵； ◇ 更長久的承諾：一次處理，一勞永逸；
◇ 長期使用過程中，逐漸產生光澤；◇ 一般使用年限為15-20年；
三、性能指標
JC/T 906-2002《混凝土地面用水泥基耐磨材料》

四、施工工藝
具體做法及要求
◆1.用300目環(huán)氧樹脂打磨機進行全面打磨(可以用清水進行濕處理后打磨)，露出混凝土清潔新鮮的表面。
目的：清除原有地面垃圾、灰塵、浮漿，打開原有地面表面更多的毛細孔，以利混凝土密封固化劑更多、更好地滲入地面

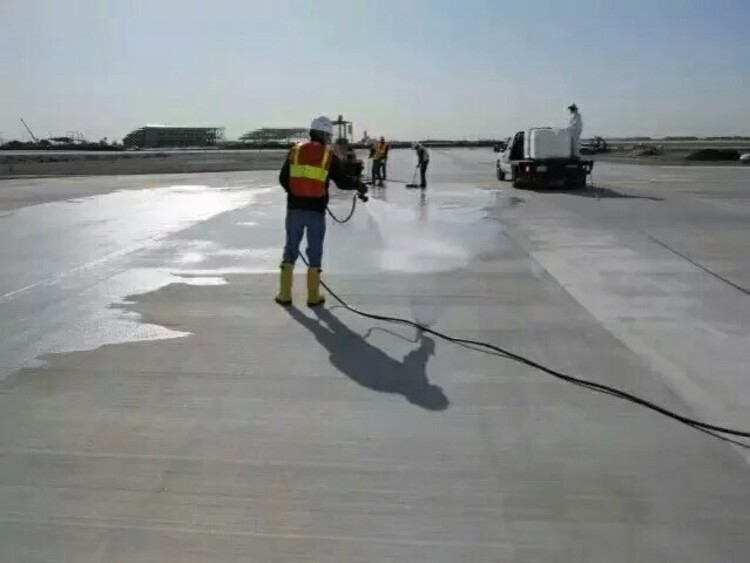

◆2.用混凝土密封固化劑，均勻噴灑于打磨處理后的地面(每平方用量：0.4kg-0.5kg)，保持地面濕潤時間4小時后，當表面變粘稠時用清水清洗整體表面，將明水全部清除，自然干燥24小時以上。
目的：為了混凝土密封固化劑更充分地滲入地面，進行更充分地反應，時間掌握上應根據地面的吸收率為依據。
◆3.待地面完全干燥后，進行地面拋光工作，使用500目環(huán)氧樹脂打磨機進行全面打磨(2-3遍)，對整體基面進行初步拋光。
◆4.再用1000目環(huán)氧樹脂打磨機進行全面精磨(2-3遍)，對整體基面進行全面拋光。
◆5.使用洗地設備清洗地面

五、包裝貯存
包裝規(guī)格：20kg/桶
存于陰涼干燥通風處，避免陽光直射遠離熱源和水源。

檢驗項目 技術指標
抗折強度，MPa 28d ≥11.5
抗壓強度，MPa 28d ≥80.0
耐磨度比，% ≥300
莫氏硬度 ≥5

402耐油水泥砂漿
耐油水泥砂漿，采用特種超細粉水泥、礦石粉料和進口密實封閉劑等，經特殊配方后，采用攪拌加溫方式完成制粉，該水泥砂漿不與植物油、動物油以及礦物油類起化學反應，并能有效地阻抗各種油脂對地基礎層的滲透。在一般機械工業(yè)生產過程中，由于傳動、金屬切削以及研磨流濺出來的油類，如某些礦物油或植物油等，大部分比密度小、粘度低、滲透能力強。易破壞水泥與骨料之間的粘結，有的油類尚含有一些偏酸類與酯類，對鋼筋混凝土構件的強度影響很大，因此要求混凝土密實度強，抗?jié)B性強，而耐油水泥砂漿能起到其它材料的作用。
一、產品特點
1、抵抗各種植物油、動物油以及礦物油類對混凝土基礎面的滲透。
2、防止弱酸性和弱堿性液體對其的滲透腐蝕。
3、該產品為預攪粉料，加入適當比例的清水即地可用，施工簡單。
4、抗?jié)B等級（標號）均再S8以上，一般為S8-S10。
二、應用范圍
1、對耐油滲要求的樓面、墻面、地面。
2、對提高混凝土的密實度以滿足抗?jié)B要求各類設備基礎。
3、適用于抗?jié)B性能要求較高的貯存輕油類和重油類的油灌工程。
4、各類耐油底板、車間地坪等，也可代替一般常用金屬等貴重材料。
三、技術指標
1.抗?jié)B等級： >S8 Mpa以上
2.油滲深度： 1.0cm-1.6cm（730d）
3.膨脹率：?? 0-0.01%
4.抗壓強度： ＞55 MPa
5.與鋼筋無銹蝕作用。
四、用法與用量
正確使用量：10kg/m2
重油污區(qū)域地坪上，在使用耐油水泥砂漿面層后需加防油滲封閉劑一道，效果。
五、包裝貯存
采用復合牛皮紙袋包裝，50kg/袋，保質期為6個月。
須貯存于干燥通風的室內，包裝袋密閉，注意防潮、防凍。

護砼一號
——技術指南
護砼一號-混凝土道面薄層修復技術 混凝土路面起皮起砂修補
?產品特性：??混凝土薄層修補劑（護砼一號），治理麻面、空鼓、起皮、脫殼、裂縫、露筋，抗折、防腐、抗壓、無收縮，施工后2h即可達到25Mpa,24h內暢通無阻。
護砼一號施工厚度3mm即可達到非特殊荷載道路的抗壓要求，具有不可估量的社會效益和經濟效益。
以水泥為基礎結合劑，高強度材料（石英砂）作為主骨料，輔以高分子膠粉、減水劑、早強劑、膨脹劑、防離析等物質配制而成的超早強型混凝土結構修補材料。本產品具有自流性好，快硬、早強、高強、無收縮、微膨脹；、無害、化、對水質及周圍環(huán)境，自密性好、阻銹等特點。

JG/T 336-2011《混凝土結構修復用聚合物水泥砂漿》





1、適用范圍
①澆筑（JZ）型
A.水泥混凝土路面破碎板快速修補。
B.混凝土結構嚴重破損部位的快速修補。
②修補（XB）型
混凝土結構表面破損的構件、梁、板等部位的快速修補。
2、施工工藝
（1）工藝流程
①澆筑（JZ）型修補料

②修補（XB）型修補料

（2）施工工序
①澆筑（JZ）型修補料
A.清理：對于水泥混凝土路面破碎板或混凝土結構嚴重破損部位，用風鎬將破碎板體破碎成小碎塊后清除，將周圍的板體基面松散物清除，并用空壓機將基面和槽內灰塵吹凈。
B.基面浸潤：在澆筑前2~3小時將基面用水充分濕潤并除去明水；冬季施工時，應在澆筑前將基面用不超過65℃的溫水充分濕潤并除去明水。
C.界面處理：在基面上均勻涂刷一層聚合物類界面劑。
D.支模：對于待修補的位于道路中央的水泥混凝土路面板，可利用周圍板邊作為模板；對于待修補的位于道路邊部的水泥混凝土路面板，其三條邊可利用周圍板邊作為模板，邊部應支立木?；蜾撃＃⒉扇》缆{措施。
對于混凝土結構嚴重破損部位，應支立定型模板并采取防漏漿措施。
E.制拌：根據現場澆筑數量與澆筑速度，將修補料人工投入強制式砂漿拌和機中，干拌10s后，按產品規(guī)定的加水量稱量后，分兩次加水拌和：加2/3水，拌和30s；第二次加1/3水，拌和150s。拌和后，修補料應靜置2~3min，待氣泡消失后再進行澆筑。冬季施工時，應采用不超過65℃的溫水進行拌和，澆筑溫度應在10℃以上。
F.澆筑：用澆筑容器緩慢、勻速澆筑密實，澆筑時應避免空鼓現象。澆筑結束后，將修補料頂面抹平。每次制拌的修補料，從制拌開始至澆筑結束，時間不得超過30min。超時或流動性不滿足澆筑要求的修補料，不得繼續(xù)使用。
G.養(yǎng)生：用塑料條將修補料頂面覆蓋，然后用草袋完全遮蓋在塑料條上保持濕潤。常溫下，3~4h后可結束養(yǎng)生，或根據結構強度要求和預留試件強度試驗結果決定是否結束養(yǎng)生。冬季應采用保溫措施，養(yǎng)生期適當延長。
②修補（XB）型修補料
A.基面清理：對原結構混凝土基面，用鋼絲刷將松散物清除，并用空壓機將灰塵吹凈。
B.基面浸潤：在澆筑前2~3小時將基面用水充分濕潤并除去明水；冬季施工時，應在灌注前將基面用不超過65℃的溫水充分濕潤并除去明水。
C.界面處理：在基面上均勻涂刷一層聚合物類界面劑。
D.制拌：根據現場修補面積與修補速度，將修補料人工投入強制式砂漿拌和機中，干拌10s后，按產品規(guī)定的加水量稱量后，分兩次加水拌和：加2/3水，拌和30s；第二次加1/3水，拌和150s。冬季施工時，應采用不超過65℃的溫水進行拌和，拌和料溫度應在10℃以上。
E.修補：用灰刀或抹刀將修補料分層、均勻地將破損面修補平整、密實。每次制拌的修補料，從制拌開始至修補結束，時間不得超過30min。超時或和易性不滿足澆筑要求的修補料，不得繼續(xù)使用。
F.養(yǎng)生：用塑料條將修補料頂面覆蓋，然后用草袋完全遮蓋在塑料條上保持濕潤。常溫下，3~4h后可結束養(yǎng)生，或根據結構強度要求和預留試件強度試驗結果決定是否結束養(yǎng)生。冬季應采用保溫措施，養(yǎng)生期適當延長。
3、注意事項
（1）修補料拌制用水宜用飲用水。
（2）JZ型應遵照產品要求選擇適宜的用水量控制塌落度和塌落擴展度。
（3）橋梁結構的修補所用模板，宜采用全新模板，拆模后外觀美觀。
（4）施工后的機具應及時用水清洗干凈，以備下次使用。
（5）材料運輸過程中，應采取防雨措施。
（6）材料應置于陰涼、干燥處貯存，保質期6個月，超出保質期復檢合格后方可使用。
（7）現場使用時，嚴禁在材料中摻入任何外加劑、外摻料。
三、包裝貯存
采用復合牛皮紙袋包裝，凈重50kg/袋，保質期為6個月。
須貯存于干燥通風的室內，包裝袋密閉，注意防潮、防凍。一、技術要求
型號 技術要求
JZ-1（橋梁伸縮縫） JZ-1（含細骨料） JZ-1（膠凝材料）
抗壓強度（Mpa） 2h ≥20 ≥20 ≥20
24h ≥30 ≥30 ≥30
28d ≥50 ≥50 ≥50
加水混合后可使用時間，min 約30min可調整

終凝時間,min 約60min可高速
備注：1、JZ-1加水混合后即可使用，澆注1立方需干料2200kg。
2、JZ-2與石子按1:1混合，加水攪拌均勻即可使用。
3、JZ-3與砂、碎石以1:1:2，混合加水攪拌均勻即可使用。
型號 技術要求
JZ-1（橋梁伸縮縫） JZ-1（含細骨料） JZ-1（膠凝材料）
抗壓強度（Mpa） 2h ≥20 ≥20 ≥20
24h ≥30 ≥30 ≥30
28d ≥50 ≥50 ≥50
加水混合后可使用時間，min 約30min可調整
終凝時間,min 約60min可高速

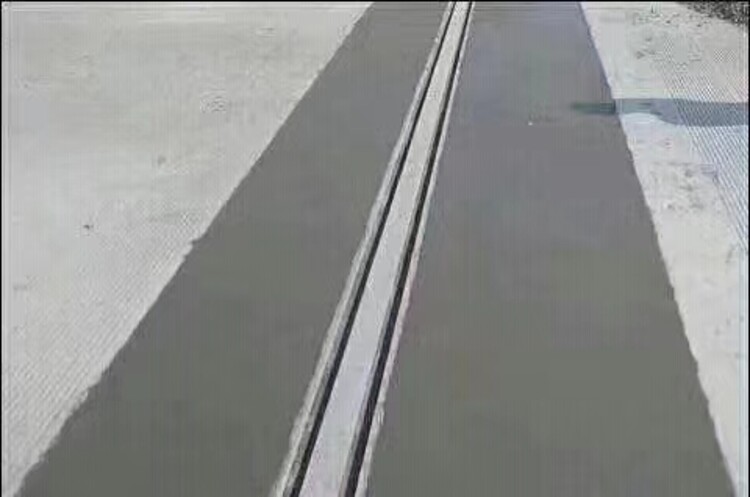

JZ橋梁伸縮縫主要應用于：水泥路面坑洞處治、水泥路面裂縫處治、橋面裂縫處治，橋面坑洞處治、橋面伸縮縫的修補。
XB主要應用于：高鐵（高速）箱梁、T梁、市政橋梁、橋墩、護欄等表面開裂、蜂窩、空洞、吊塊、露筋的修補。
護砼1號主要應用于：水泥路面的蜂窩麻面、水泥路面起皮、水泥路面起砂、水泥路面凍融鹽蝕、水泥路面露骨、水泥路面細小裂紋等表層病害。
