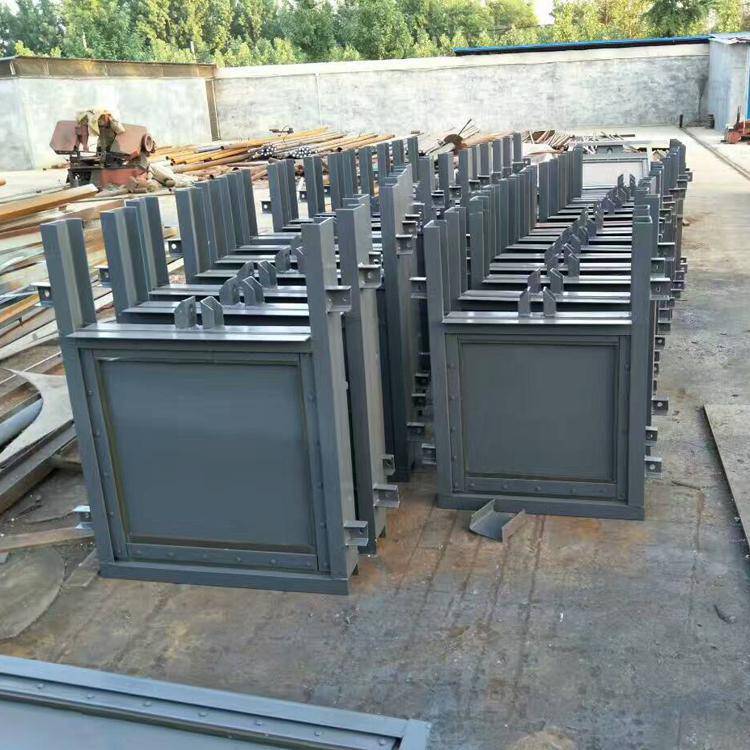

鑄 鐵閘門主要用于給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作用，根據建設部通用標準和美國AWWA標準設計生產。到平面接觸密封，密封性能好，當密封止水性能下降時，它采用特的外弧形設計，結構合理、受力均勻，采用灰口鑄鐵或球墨鑄鐵、不銹鋼制造，止水密封面鑲銅條或 橡膠，并經精密加工后配研，達可通過楔塊裝置的調整加以解決。

3鑄鐵閘門主要技術性能參數：

1.型號與規格：

方閘門：明桿式 ZMF DN200～DN2500mm

2. 鑄鐵鑲銅方閘門主要性能指標： a）閘門密封面配合間隙≤0.1㎜，密封座厚度大于10㎜。 b）密封面每米長度滲水量：正向 ≤0.7L/min ·m 反向≤1.25L/min ·m c）公稱壓力≤0.1Mpa；密封試驗壓力0.1Mpa。 d）工作環境：溫度 -20℃～120℃ 濕度：95% 工作介質：水與污水PH值：5～10 e）安裝位置：正常狀態下正向迎水、處于鉛垂?fàn)顟B(tài)。 f）工作水頭：單向受壓：正向：10m 反向：5m 雙向受壓：均為10m g）啟閉速度：不小于0.2m/min，不大于1.5m/min。 h）閘框距邊壁距離≥300 ㎜，距池底距離≥150㎜～250㎜。

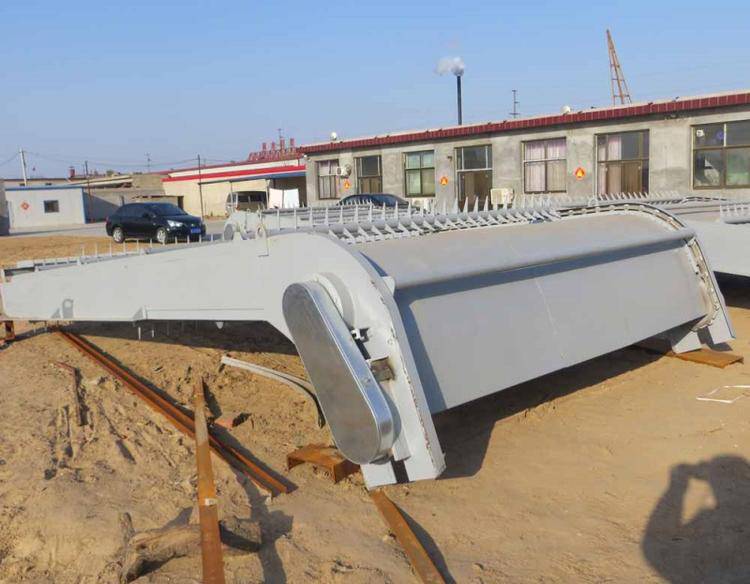

主要產品： 1、螺桿式啟閉機：手搖、手推、手扳式啟閉機、電動啟閉機、手電兩用啟閉機、直聯式啟閉機、機械驅動啟閉機等。 2、卷揚式啟閉機：QPQ固定卷揚啟閉機、QPQ移動卷揚啟閉機、QPK快速卷揚啟閉機、QHQ弧門卷揚啟閉機等。 3、液壓啟閉機：FDYQ-P系列集成式液壓啟閉機平面門、直升門、FDYQ-H(W)系列集成式液壓啟閉機橫拉門、FDYQ-R系列集成式液壓啟閉機人字門、一字門，及QPPY I II、QPKY、QHL(S)Y常規式液壓啟閉機。 4、閘門主要有鑄鐵、鋼結構、不銹鋼、玻璃鋼閘門及拍門等。 5、液壓自動抓斗式清污機、攔污柵、雙開拍門、復合材料拍門等新產品更是廣泛用于污水處理、水電站、泵站等工程。 本公司可根據用戶要求定做各種型號啟閉機、閘門。 我公司堅持以“金子般的質量，泰山般的承諾”為準則做好每個水利工程，努力為國家的水利事業以及社會的和諧發展貢獻自己的力量?！澳男枨螅俏覀儜?yīng)該做的”是對您永遠的承諾。
一、鑄鐵閘門概述
鑄鐵閘門是用于關閉和開放泄放水通道的控制設施，水工建筑物的重要組成部分，可用以攔截水流，控制水位、調節流量、排放泥沙和飄浮物等。一般為直升式平面滑動型， 主要由閘框、閘板、吊座及緊閉斜鐵等零部件組成。為克服以往鋼門易銹蝕的缺點，閘框、閘板全采用鑄鐵組成，其中閘框又由上橫梁、下橫梁、左直梁、右直梁組成。為了制造、運輸、安裝方便，閘板一般根據其大小或高度情況由上下幾部分拼裝組成。
二、鑄鐵閘門結構組成
直升式平面滑動主要由閘框、閘板、吊座及緊閉斜鐵等零部件組成。為克服以往鋼門易銹蝕的缺點，閘框、閘板全采用鑄鐵組成，其中閘框又由上橫梁、下橫梁、左直梁、右直梁組成。為了制造、運輸、安裝方便，閘板一般根據其大小或高度情況由上下幾部分拼裝組成。
　　閘門按閘板形狀的不同，分為PZ平板和PGZ拱形兩大類。具體選用可根據閘孔尺寸、承壓水頭、啟閉型式、閘門自重等方面加以綜合比較確定。
　　閘門按閘板結構的組合不同，分為整體式和組裝式兩大類。小規格的閘門一般制成整體式，但機械運輸條件較差的施工安裝點的閘門亦可制成組裝式，以便于人工運輸。中等規格以上的閘門一般均可制成組裝式。
三、鑄鐵閘門結構設計
主要由閘框和閘板兩大部分組成。
　　閘框是閘板的支承構件，也是閘板的運行滑道，由地腳螺栓安裝固定在水閘閘墩及閘底板的二期混凝土中，將閘板所承受的全部水壓力安全傳遞到閘室中。為科學合理節約材料及減輕自重，其斷面制成格構式，斷面尺寸按所受荷載大小和閘板運行情況綜合考慮。閘板是用來封閉和開啟孔 口的活動擋水構件， 板面四周設鑄鐵邊框梁 ， 為提高閘板的強度 ， 板面制成拱形， 拱的圓心角按 6 0 度設計，以降低其所受的水壓力。為便于制造、 運輸和安裝 ， 閘板可制成上下幾部分 ，待到安裝現場后再用螺栓連接組裝成整體 ，連接處上下板設置法蘭和筋板使其成為閘板的中間橫梁， 以提高閘板的縱向剛度 ， 在寬度方向設置縱向筋板 ，以提高其橫向剛度，同時起到縱梁的作用。
四、鑄鐵閘門工作原理
　閘板是直接承受水壓力的擋水構件， 閘框是閘板四周的支承構件， 同時也是閘板上下運動的滑道， 滑道以外部分鑲嵌于閘墩及閘底的二期混凝土中， 將閘板所承受的水壓力均勻地傳遞到閘墩及閘室底部。閘框迎水面四周與閘板框四周背水面接觸處經機械精制、 加工
　　刨光后平直光滑、 貼合嚴密， 使結合面、 止水面與運動滑道合三為一。在啟閉機作用下， 當閘門啟閉運行時， 緊閉斜鐵和閘框滑道確保閘門的縱橫運行軌跡， 在水壓力和緊閉斜鐵的雙重作用下， 確保閘板運行平穩 ， 使閘板與閘框滑道緊密貼合， 從而達到有效止水的目的。
五、鑄鐵閘門應用范圍
根據用戶水利工程設計要求，該機械是一種水利工程機械，廣泛用于水利工程，是農田灌溉、水產養殖、農業經濟開發區、污水處理廠、水利發電站、水庫水閘、堤壩、隧道、管 道等進水、退水的閘門，山區、平原有、無電地區均可使用。
六、鑄鐵閘門選型
可根據用戶水利工程圖紙?jiān)O(shè)計要求及需要定做各種型號規格。參照參數：水頭、結構方形、圓形、定做規格、材質普通鑄鐵、球墨鑄鐵、是否鑲銅等等。歡迎廣大用戶來電咨詢。2，ZMY鑄鐵圓閘門通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。

3，ZMY鑄鐵圓閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接?（對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。

4，ZMY鑄鐵圓閘門采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。

ZMY鑄鐵圓閘門防腐處理方法

腐蝕是ZMY鑄鐵圓閘門損害的主要原因之一，但是閘門做為水利工程中***常的機械，長期和水接觸。對鑄鐵閘門采取一些防腐措施，鑄ZMY鑄鐵圓閘門防腐主要方法：

1，除銹后鑄鐵閘門噴射除銹環氧類防腐漆，從實用的角度看，這種方法應該是******的。

2，從鑄鐵閘門的本質上進行改變，在生產閘門時可以往鋼鐵中添加一些化學活性非常低的元素，能夠有效達到防腐效果。

3，鍍鋅或者噴鋅由于鋅的化學性質比鋼要活躍些，當發生腐蝕時，被腐蝕的是鋅，從而達到保護閘門的作用，這種方法鋅很快會被腐蝕完畢實際中我們噴完鋅后還會再噴一層漆。

安裝ZMY鑄鐵圓閘門技術要求

1，埋設件安裝，應符合DL／T5018-2004第9.1.3條、第9.1.4條和第9.1.10條至第9.1.13條的規定。

2，ZMY鑄鐵圓閘門及其門槽埋設件的安裝，應按施工圖紙的規定進行。

3，現場拼裝前應制定嚴格控制焊接變形的拼裝焊接工藝方案，報監理人批復后方可實施。

4，水封裝置的安裝技術要求，應符合DL/T5018-2004第9.2.3條至第9.2.7條的規定。

5，主支承部件的安裝調整工作應在門葉結構拼裝焊接完畢，經過測量校正合格后方能進行。所有主支承面應當調整到同一平面上，其誤差不得大于施工圖紙的規定。，閘門安裝完畢后，應清除埋件表面和門葉上的所有雜物，特別應注意清除不銹鋼水封座板表面的水泥漿。在滑道支承面和滾輪軸套涂抹或灌注潤滑脂。

6，ZMY鑄鐵圓閘門安裝完畢，應作靜平衡試驗。試驗方法為：將閘門自由地吊離地面100mm，通過滾輪或滑道的中心測量上、下游方向與左、右方向的傾斜，其傾斜值不得大于5.0mm,當超過上述規定時，應予配重調整。

7，經監理人檢查合格的鑄鐵閘門及門槽埋件，方能按***3.2.6條規定進行涂裝修補。

調試ZMY鑄鐵圓閘門注意事項

ZMY鑄鐵圓閘門安裝完畢后，承建方應會同監理人對閘門進行無水情況下和靜水情況下全行程啟閉調試。通過調試應做到以下項目：

（1）無水情況下，滑道或滾輪運行時應無卡阻現象；偏心滾輪踏面經調整均在同一平面上，且與軌道接觸良好；雙吊點閘門的同步滿足設計要求。在閘門全關位置，水封橡皮無損傷，漏光檢查合格，止水嚴密。在本項試驗的全過程中，對水封橡皮與不銹鋼水封座板的接觸面采用清水沖淋潤滑，以防損壞水封橡皮。

（2）靜水情況下的全行程啟閉調試應在無水試驗合格后進行，試驗、檢查內容與無水試驗相同（水封裝置漏光檢查除外）。
