電源系統電涌保護器 安裝于 LPZ 0B-1 或更高界面。防止低壓設備電源受到過壓干擾，適用于各種電源系統的Ⅱ級防雷保護，依據 GB 18802.1-2002 / IEC 61643-1:1998-02 標準，精心設計的電源Ⅱ級電涌保護器 (C 級)。

--- 標準單片結構，通流量大，可插拔更換方便 --- 由壓敏電阻、熱脫扣裝置串聯而成 --- 雙重的脫扣保護裝置，提供更可靠的保護 --- 快速響應 --- 多功能連接端口，可連接導線或匯流排

--- 核心元件全部采用國際品牌 額定電壓 （大持續運行電壓）

Uc 75V~/100V- 150V~/200- 275V~/350- 320~/420V- 385V~/500- 440V~/585- 600V~/600-

標稱放電電流（8/20） In 10KA 15KA 20KA 20KA 15KA 大放電電流（8/20）

Imax 40kA 30KA 電壓保 5KA（8/20）時 護級別

Up ≤350V ≤550V ≤1000V ≤1200V ≤1350V ≤1700V ≤2000V TA ≤400V ≤700V ≤1250V ≤1500V ≤1800V ≤2000V ≤2500V 響應時間 ≤25ns 大后備保險絲強度 & 125AgL/gG 100AgL/gG

工作溫區 -40℃…+80℃ 安裝導體截面 1.5mm2~25mm2(單股線) 35mm2（多股線）

安裝支架 35mm寬電氣安裝導軌 外殼 紫色熱塑性材料，UL94-V0 安裝寬度 1個標準模塊

測試依據 YD/T 1235.1-2002;GB18802.1-2002;IEC61643-1:1998-02

附加數據 遠程遙信觸點類型 開關轉換觸點

端子性能 AC:250V/0.5A DC：250V/0.1A,75V/0.5A 遠程遙信端子導體截面 大1.5mm2單股線/多股線

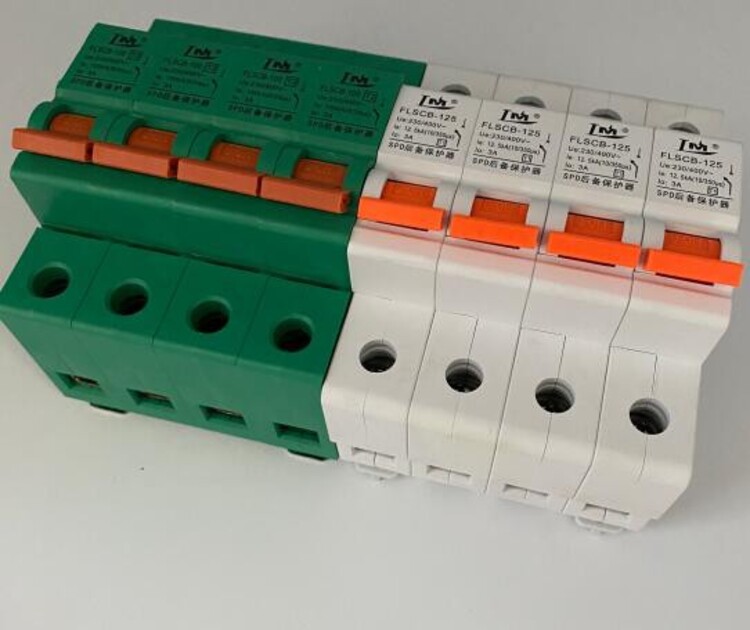

浪涌保護器前面為什么要配熔斷器和斷路器
當通過浪涌保護器的涌流大于其Imax，浪涌保護器將被擊穿失效，從而造成回路的短路故障，為切斷短路故障，需要加裝斷路器或熔斷器。每次發生雷擊都會引起浪涌保護器的老化，如漏電流長時間存在，浪涌保護器會過熱加速老化，此時需要斷路器或熔斷器的熱保護系統在浪涌保護器達到大可承受熱量前動作斷開電涌器。
浪涌保護器對配熔斷器和斷路器要求：在額定電流下施加20個標準的8/20微秒和1.2/50微秒測試脈沖時，斷路器或熔斷器不脫扣。浪涌保護器被擊穿短路時斷路器或熔斷器要?jiǎng)幼?。如果浪涌保護器是開關型模塊，由于其損壞方式為開路，因此可以不用裝微型斷路器和熔斷器作為保護。熔斷器和斷路器都可以作為浪涌保護器的上級保護用熔斷器的特點；熔斷器有反時限特性的長延時和瞬時電流兩段保護功能，分別作為過載和短路防護用，就是故障熔斷后更換熔斷體。用斷路器的特點：斷路器有瞬時電流保護和過載熱保護，故障斷開后，可以手操?gòu)?fù)位，不必更換元件。
看進線區別：三相280V五線制或者三相380V四線制的選用440V浪涌保護器。單相220V兩線制或者單相220V三線制的選用220V浪涌保護器。另外注意：選用的浪涌保護器的防護級別，住宅樓進線處三相280V用2級；單相220V用3級。
TN－C－S系統線路在進入建筑物總配電箱后，PEN線分為N線和PE線立布線，只需在相線――PEN線之間加裝電涌保護器。
浪涌保護器前面的開關可選用熔斷器和斷路器。一般Imax》40KA的宜選40~63A的，Imax《40KA的宜選20~32A的。
浪涌保護器和避雷器不是一回事。 雖然二者都有防止過電壓，特別是防止雷電過電壓的功能，但在應用上還是有許多區別。
1、避雷器有多個電壓等級，從0.38KV低壓到500KV特高壓均有，而浪涌保護器一般只有低壓產品；
2、避雷器多安裝在一次系統上，防止雷電波的直接侵入，而浪涌保護器大多安裝在二次系統上，是在避雷器消除了雷電波的直接侵入后，或避雷器沒有將雷電波消除干凈時的補充措施；
3、避雷器是保護電氣設備的，而浪涌保護器大多是為保護電子儀器或儀表的；
4、避雷器由于接于電氣一次系統上，要有足夠的外絕緣性能，外觀尺寸比較大，而浪涌保護器由于接于低壓，尺寸制作的可以很小。

發展歷程
原始的電涌保護器羊角形間隙，出現于19世紀末期，用于架空輸電線路，防止雷擊損壞設備絕緣而造成停電。20世紀20年代，出現了鋁浪涌保護器，氧化膜浪涌保護器和丸式浪涌保護器。30年代出現了管式浪涌保護器。50年代出現了碳化硅防雷器。70年代又出現了金屬氧化物浪涌保護器?，F(xiàn)代高壓浪涌保護器，不僅用于限制電力系統中因雷電引起的過電壓，也用于限制因系統操作產生的過電壓。1992年以來，以德、法為代表的工控標準35mm導軌卡接式可拔插SPD防雷模塊，開始大規模引進到中國，稍后以美、英為代表的一體化箱式電源防雷組合也進入了中國。

1/2類防雷/電涌保護器 - PWT 35-800AC-FM - 2800419

防雷/電涌保護器,符合類型1/2 / 等級I/II的要求,用于單相電源供應網絡,PE和N組合安裝在一條導線中（L1,PEN）。
下載 技術數據
價格：


在售


添加到產品比對
添加到收藏夾
添加到購物車
1/2類防雷/電涌保護器 - PWT 100-800AC-FM - 2800531

防雷/電涌保護器,符合類型1/2 / 等級I/II的要求,用于3相電源供應網絡,PE和N組合安裝在一條導線中（L1,L2,L3,PEN）。
下載 技術數據
價格：


在售


添加到產品比對
添加到收藏夾
添加到購物車
1/2類防雷/電涌保護器 - VAL-MS-T1/T2 335/12.5/4+0-FM - 2800644

插拔式防雷保護器（采用壓敏電阻）,用于3相TN-S電源網絡的保護,電源網絡采用分開的N和PE（5線制系統:L1、L2、L3、N、PE）,防雷保護等級為III和IV,帶遠程指示觸點。
下載 技術數據
價格：


在售


添加到產品比對
添加到收藏夾
添加到購物車
1/2類防雷/電涌保護器 - VAL-MS-T1/T2 335/12.5/4+0 - 2800645

通用型插拔式防雷/電涌保護器以變阻器為基礎,適用于3相電源供應網絡,帶有立的N和PE（5線系統:L1,L2,L3,N,PE）。
下載 技術數據
價格：


在售


添加到產品比對
添加到收藏夾
添加到購物車
1/2類防雷/電涌保護器 - VAL-MS-T1/T2 335/12.5/3+1-FM - 2800183

通用型插拔式防雷/電涌保護器以變阻器為基礎,適用于3相電源供應網絡,帶有立的N和PE（5線系統:L1,L2,L3,N,PE）,用于防雷保護等級III和IV,帶有遠程指示觸點。
下載 技術數據
價格：


在售


添加到產品比對
添加到收藏夾
添加到購物車
1/2類防雷/電涌保護器 - VAL-MS-T1/T2 335/12.5/3+1 - 2800184

通用型插拔式防雷/電涌保護器以變阻器為基礎,適用于3相電源供應網絡,帶有立的N和PE（5線系統:L1,L2,L3,N,PE）,用于防雷保護等級III和IV。
下載 技術數據
價格：


在售


添加到產品比對
添加到收藏夾
添加到購物車
1/2類防雷/電涌保護器 - VAL-MS-T1/T2 335/12.5/3+0-FM - 2800188

通用型插拔式防雷/電涌保護器以變阻器為基礎,適用于3相電源供應網絡,帶有公共N和PE（4線系統:L1,L2,L3,PEN）,帶有遠程指示觸點。
下載 技術數據
價格：


在售


添加到產品比對
添加到收藏夾
添加到購物車
1/2類防雷/電涌保護器 - VAL-MS-T1/T2 335/12.5/3+0 - 2800189

通用型插拔式防雷/電涌保護器以變阻器為基礎,適用于3相電源供應網絡,帶有公共N和PE（4線系統:L1,L2,L3,PEN）。
下載 技術數據
價格：


在售


添加到產品比對
添加到收藏夾
添加到購物車
1/2類防雷/電涌保護器 - VAL-MS-T1/T2 335/12.5/1+1-FM - 2800186

通用型插拔式防雷/電涌保護器以變阻器為基礎,適用于單相電源供應網絡,帶有立的N和PE（3線系統:L1,N,PE）,帶有遠程指示觸點。
下載 技術數據
價格：


在售
