負載箱是一種用于測試和模擬負載的設備，常用于電力系統、電子設備、通信設備等領域。根據不同的應用需求，負載箱可以分為多種類型，包括： 1. 電阻性負載箱（Resistive Load Bank）：主要由電阻器組成，用于測試和模擬電力系統中的電阻性負載，例如各種類型發電機、數據中心機房、UPS、蓄電池等。 2. 電感性負載箱（Inductive Load Bank）：主要由電感器組成，用于測試和模擬電力系統中的電感性負載，例如電動機、變壓器等。 3. 容性負載箱（Capacitive Load Bank）：主要由電容器組成，用于測試和模擬電力系統中的容性負載，例如電廠倒送電試驗等。

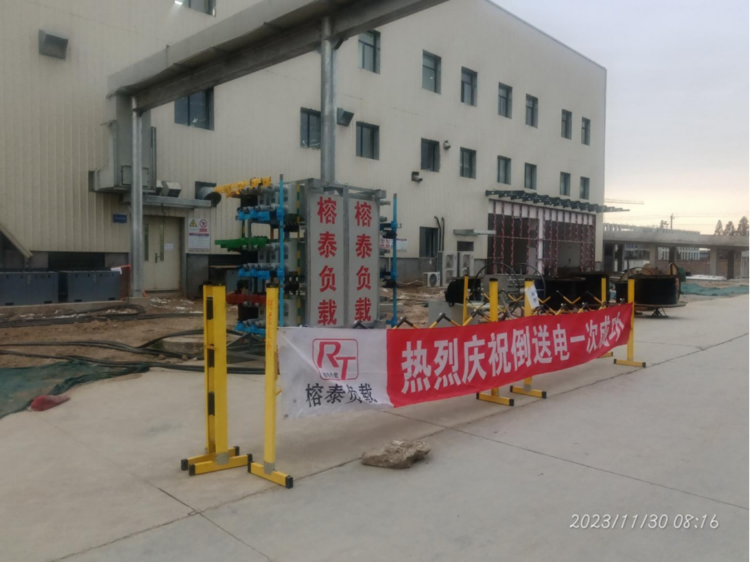

針對發電廠倒送電后短期內無法組織足夠的廠用負荷,母線差動,啟備變差動,線路保護無法校驗的問題,提出利用外接臨時負荷的方案.對相關保護的方向進行校驗。 針對10kV開關站及輔變倒送電期間負荷不足,輔變差動保護和線路保護無法校驗的問題,進行了帶負荷校驗負荷計算，提出了臨時負荷接入方案,采用租賃臨時負荷的方法來驗證輔變差動保護和線路保護。試驗結果分析表明，該方法可靠地校驗電流互感器CT極性和二次電流回路的正確性，也校驗了輔變差動保護和線路保護。

框架式負載箱主要用途與適用范圍 高壓并聯電容器成套裝置(以下簡稱裝置)主要用于工頻6kV，10kV的三相電力系統，用以調整、平衡變電站網 絡電壓，提高功率因數，降低損耗，提高供電質量。

框架式負載箱使用環境條件 ●海拔高度:不高4000m； ●環境溫度: -40℃~+55℃； ●相對濕度:不超過85％； ●運行場所不允許有爆炸危險的介質，周圍介質中不應含有腐蝕性和破壞絕緣的氣體及導電介質。

倒送電負載箱結構 ●6~10kV裝置由高壓開關柜(包括斷路器、高壓隔離開關、電流互感器、繼電保護、測量儀表)、串聯電抗器、放電線圈、氧化鋅避雷器、接地開關、單臺電容器保護用熔斷器、并聯電容器及連接母線和鋼構架組成。雙星形者還包括中線不平衡電流保護用電流互感器。 ●6~10kV裝置高壓開關柜裝在開關室內，電容器器組和串聯電抗器等設備的布置分為: 戶內柜式、框架式、二種。 ●a、戶內柜式 電容器組按不同容量規格，由一臺進線柜和數臺電容器柜組合而成。進線柜內裝設放電線圈、接地開關及氧化鋅避雷器。電容器柜內包括并聯電容器、單臺電容器保護用熔斷器，門板上帶透明觀察窗。 ●b.框架式 電容器組包括進線架和電容器構架。整個裝置構架分成若干個板塊，然后在現場進行組裝。進線架內設放電線圈，接地開關，氧化鋅避雷器。雙星形接線者還有中線不平衡電流保護用電流互感器。電容器構架包括并聯電容器、單臺電容器保護用熔斷器?？稍跇?gòu)架外設置鋼網欄或在構架上設置鋼網門。

電阻/電感/電容式自動負載柜專為發電機組、UPS等大功率的交流電源設備的實驗、老化、電參數性能測試、維護而開發的 模擬負載。我司 生產負載箱,可模擬純阻性、感性、容性負載及混合負載的啟動特性、穩定特性、瞬態特性及輸出參數測試及工作過程。檢測交流電源在接入不同負載時的性能。功率投入統一采用優化分段式，以適應不同負載及不同功率因數的需要。
