顏料對鋼結(jié)構(gòu)薄型防火涂料的影響
影響一、有機顏料對防火涂料耐火性能的影響（鋼結(jié)構(gòu)薄型防火涂料）
　　有機類顏料中常用的有酞菁藍和醇溶性耐曬紅顏料，不同顏料的加入量影響防火涂料耐火性能。當酞藍顏料的加人量為1.7%時，相應涂層的發(fā)泡倍數(shù)可達到 16.34倍。但是涂膜難以流平，燃燒后邊緣翹起，易脫落。而酞菁藍顏料的加入量為2.3%和2.8%時，相應涂層的發(fā)泡倍數(shù)雖略小，但涂膜的表面性能要 比酞菁藍顏料加入量為1.7%時好得多。因此，酞菁藍顏料的加入量以2.3%～2.8%為宜。當醇溶性耐曬紅顏料的加入量達到2.3%時，涂料的發(fā)泡倍數(shù) 達到大值11.35倍，涂膜的表面物理性能好。
　　影響二、無機顏料對防火涂料耐火性能的影響（鋼結(jié)構(gòu)薄型防火涂料）
　　采用的無機類顏料均為納米級透明氧化鐵色漿(鐵棕、鐵紅和鐵黑)和氧化鉻綠色漿。對于加入鐵紅顏料的涂料，在加入量為2.3%時達到大，之后隨著顏料加入量的增加而下降。而對于鐵棕顏料在加入量為2.3%時，相應涂層的發(fā)泡倍數(shù)也達到了大值，且過后下降不多。

鋼結(jié)構(gòu)薄型防火涂料
　　一、產(chǎn)品組成 WB室外薄型鋼結(jié)構(gòu)防火涂料是一種由有機復合樹脂、填料等組成，并選用新型的阻燃劑、發(fā)泡、發(fā)炭、催化劑等加工而成的新型防火涂料。
　　二、產(chǎn)品用途 用于體育館、展覽館、發(fā)電廠、機場、車站候車室及工業(yè)廠房裸露承重鋼結(jié)構(gòu)的梁、柱和鋼制管道等室內(nèi)和室外的防火保護、保溫和裝飾作用。
　　三、鋼結(jié)構(gòu)薄型防火涂料性能特點
　?。?）防火性能，耐火時間長，能經(jīng)過受大火的考驗； （2）適用于室外鋼結(jié)構(gòu)的防火保護，耐雨水和一定的酸、堿、鹽等化學介質(zhì)不會起泡、脫落和開裂等； （3）強度高：施涂時，不需對防火涂層加固鐵絲網(wǎng)； （4）耐火性能，長時間不會泛黃；
　　四、防火原理 該涂料噴涂于鋼結(jié)構(gòu)表面，平時起裝飾作用，若遇火災時膨脹增厚炭化，形成不易燃燒的海綿狀炭質(zhì)層，從而提高鋼結(jié)構(gòu)的耐火極限3小時，贏得滅火時間，有效保護鋼結(jié)構(gòu)建筑免受火災侵害。

鋼結(jié)構(gòu)薄型防火涂料大體上可以分成料漿制備、料漿研磨、鋼結(jié)構(gòu)薄型防火涂料調(diào)制和過濾、灌裝等程序過程，所使用的設備有配套涂料灌的調(diào)速攪拌機、研磨料漿的研磨設備（一般使用砂磨機或者膠體磨）、鋼結(jié)構(gòu)薄型防火涂料調(diào)制設備（即配套有涂料罐的調(diào)速攪拌機）和過濾設備（袋式過濾機、振動篩或過濾羅篩等）以及罐裝設備等。其中，如果因為受到工藝設置或者設備的限制，涂料調(diào)制程序可以使用料漿制備的同一設備。
薄型防火涂料NB(BT-02）料漿的配置通俗的講料漿就是顏料、填料，步驟如下，先將分散介質(zhì)投入涂料罐中，按照設計的配方投入各種助劑，攪拌均勻后再投入顏料和填料，充分攪拌并使之均勻，擁有預分散料漿。其中，作為分散介質(zhì)的溶劑一般不止一種，大多是使用混合溶劑。根據(jù)情況可以將各種溶劑全部投入，也可以預留一部分溶劑留待涂料調(diào)制程序中加入。在助劑的投料過程中一般是為了先投入消泡劑、濕潤劑、分散劑等，攪拌均勻后再投入流變增稠劑。
薄型室內(nèi)防火涂料料漿的研磨將經(jīng)過預分散的料漿通過液體輸送設備（如配套有輸送管道的齒輪泵、螺桿泵等）輸送到砂磨機或者膠體磨中，按照設備操作程序進行磨細操作。研磨時如果一遍不能達到細度要求，可以反復多道研磨，直至達到要求的細度為止。

鋼結(jié)構(gòu)薄型防火涂料有哪些注意事項
鋼結(jié)構(gòu)薄型防火涂料在運輸和儲存過程中應防摔。2.固化和聚結(jié)過程中不得使用耐火涂層，新涂覆的涂層應防雨。3.如果涂層在使用過程中變厚(長時間不變硬)，請在使用前加入少量水混合。4不需要噴涂或重新噴涂的零件應在噴涂前覆蓋。一旦形成污染，建議立即清洗。停止使用噴涂工具后，應立即清洗，以便再次使用5.施工溫度:施工期間及施工后24天內(nèi)，周圍環(huán)境及鋼構(gòu)件溫度應保持在5℃以上。如果不能滿足該溫度條件，應采取其他特殊措施來避免涂層凍結(jié)。6.鋼結(jié)構(gòu).薄型防火涂料初始強度低，容易損壞，應在相關(guān)鋼結(jié)構(gòu)施工后噴涂，避免強烈的手感和碰撞。7.在施工過程中，如果上下進行立體交叉作業(yè)，要注意安全。尤其是腳手架上的工作人員要格外小心。工人需要穿戴防護設備，系好安全帶才能工作。

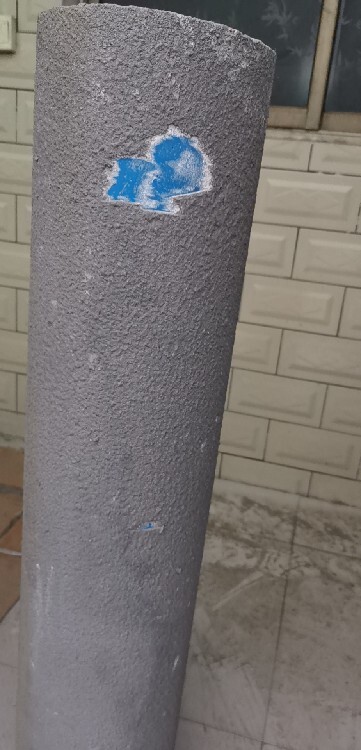

鋼結(jié)構(gòu)薄型防火涂料適宜用噴涂方法進行涂裝。在空氣壓力為0.4～0.6MPa的壓力下用槍口直徑為6～8mm的斗式噴槍均勻噴涂。 鋼結(jié)構(gòu)薄型防火涂料遍的噴涂厚度以能遮蓋住基層表面為宜，一般不超過1mm；在遍涂層實干后方可進行下一遍涂裝；從第二遍起可適當增加每遍的涂刷厚度，直至達到圖紙要求標準厚度。鋼結(jié)構(gòu)薄型防火涂料噴涂出來效果美觀，顆粒均勻。

鋼結(jié)構(gòu)薄型防火涂料可在現(xiàn)場對產(chǎn)品的質(zhì)量作一初步的檢查：在已施工好的鋼結(jié)構(gòu)薄型防火涂料基材上切取2～3塊小樣，或取少量樣品涂在2～3塊 150mm×150mm膠合板上，按實際施工的情況涂刷。待干透后，用酒精燈的火焰檢查?；鹧娓叨?0mm左右，施加火焰的時間一般為20min，檢查涂 層發(fā)泡情況。正常的情況下，按規(guī)定的用量（一般為500克/平方米）施工
2.合格鋼結(jié)構(gòu)薄型防火涂料在受到噴燈等強火灼燒時，會大量發(fā)泡膨脹，表面聚集凸起，數(shù)分鐘內(nèi)不會出現(xiàn)燒損現(xiàn)象，而假冒偽劣防火涂料則基本不發(fā)泡，會出現(xiàn)大量散落掉渣的情況，木質(zhì)基材也會很快發(fā)生燃燒破損的現(xiàn)象。
3.查驗該產(chǎn)品是否具有消防質(zhì)檢中心出具的合格檢驗報告，也可上網(wǎng)查詢。鋼結(jié)構(gòu)薄型防火涂料實行消防產(chǎn)品型式認可制度，市場上銷售的防火涂料應具備國家消防產(chǎn)品型式認可證書和型式檢驗合格報告。
