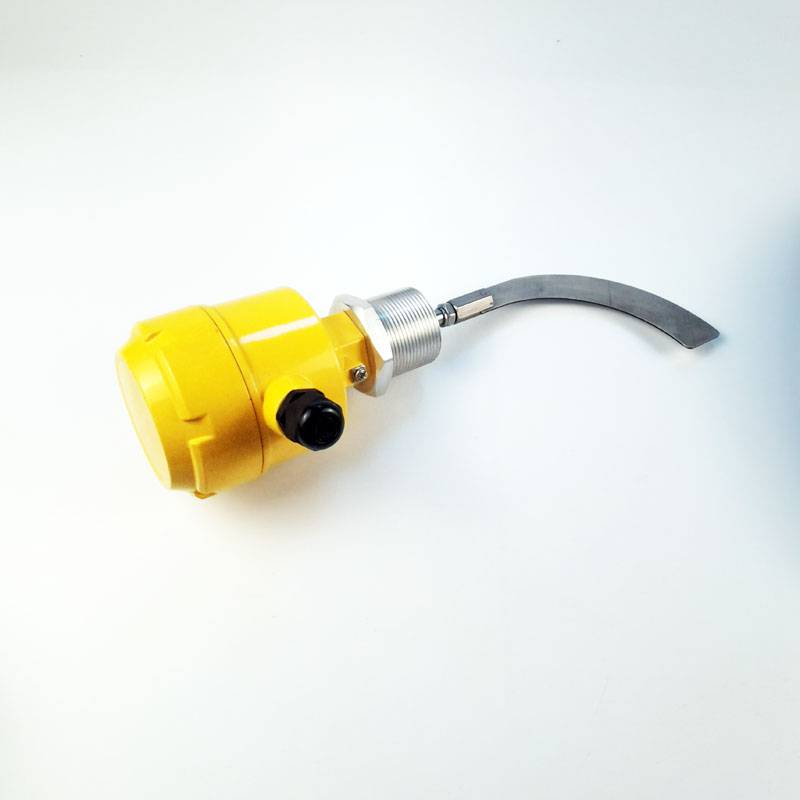

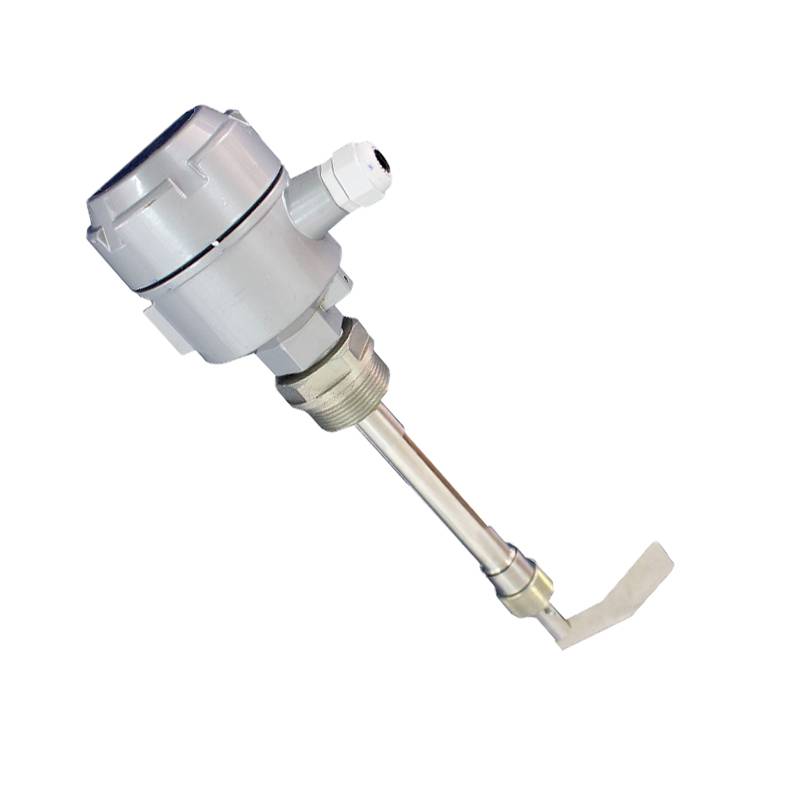

SR2-20FAB-500水泥罐料倉低料位顯示用阻旋料位控制器

一、產品描述：

 高溫型阻旋料位開關也有的稱之為阻旋物位計或者阻旋料位開關、阻旋物位開關等，主要是根據它具體的不同用途的不同名稱。阻旋式料位開關是采用交流微電機經減速后，帶動檢測葉片慢速旋轉。當被測物料的料位上升使葉片的轉動受到阻擋時，檢測機構主軸產生旋轉位移。此位移使一個微動開關動作，發出有料的信號。隨后另一個微動開關動作，切斷微電機的電源使其停止轉動。只要倉內的料位不變，此種狀態便將一直保持下去。

當料位下降檢測葉片失去阻擋時，檢測機構便依靠彈簧拉力恢復原態。控制微電機電源的微動開

關動作，使電機通電旋轉。隨后另一個微動開關動作發出信號，只要沒有物料阻擋檢測葉片的轉動，此種狀態也將一直保持下去。

SR2-20FAB-500水泥罐料倉低料位顯示用阻旋料位控制器

二、主要特點：

1.馬達,三個軸承支撐運行更anquan.

2.的油封設計可以防粉塵沿軸滲入.

3.扭力、且扭力大小可以調節. 、

4.葉片承受過重負荷時,馬達下離合器自動達滑.

5.接續規格、葉片、長度皆可接受訂制.

6.電源:(A)220V/AC、(B)110/AC、(C)12V/AC

7.消耗率:4W

8.接點容量:10A/250V、 (SPDT)

9.葉片轉速:1rpm

10.物料密度:≥0.5g/cm3

11.工作溫度:-10～+80℃、 高可做400℃)

SR2-20FAB-500水泥罐料倉低料位顯示用阻旋料位控制器

三、安裝注意事項：

1、安裝要求應使葉片所處的位置避開進料口的下部和料倉死料區，為防止使用中物料的砸擊，應在檢測葉片的上方安裝防護板。

2、如采用加長軸垂直安裝，則應安裝保護套筒或使葉片和軟軸所處位置不至受到物料的直接砸擊。多位測量時應適當拉開距離，避免發生軟軸的相互纏繞。

3、為避免室外環境雨水的滲入，側裝時應使出線口垂直向下并旋緊上蓋。垂直安裝時如有條件，可考慮加裝防雨罩。

工作原理及適用范圍：

工作原理為利用永磁電機帶動葉片旋轉的器材 當被檢測的物料上升葉片位置時,葉片轉動受阻,將該阻力傳給接線盒內的檢測裝置,檢測裝置則相外輸出一個開關信號,并切斷電源使葉片停止轉動.當物料下降時,葉片阻力消失,檢測裝置便依靠彈簧的拉力

恢復到原始狀態,針對不同比重的物料可調整的拉力,比重大時彈簧的拉力調整*強,反之則調整弱.阻旋料位開關是一種與固態物料包括粉狀、粒狀、膠狀等物位件；它具有密封好、過載能力強、輕便易裝、輸出接點容量大等特點。針對不同的比重物料可通過調整彈簧的拉力來實現、其接觸物料部分全為不銹鋼材質；阻旋開關通常在化工、塑料、水泥、制藥、飼料、食品等等行業中得dao使用。

特點

是用于測量料倉的料位，具有抗粘結 靈敏度高可調等特點，阻旋式料位器安裝在料倉的底部或頂部，可實現空倉或滿倉報警、或者每隔一段距離（1米左右）安裝一只，可估算料倉中的料位，還可與進出料設備相聯鎖，自動啟停輸送設備，實現系統自控的目的，若應用于微機配料中，可大大提高產品質量，提高生產效率。

料位器安裝是否適當決定了料位器有否正常工作，上料位器安裝位置距進料口邊緣500mm左右較好，否則物料沖擊葉片易產生假信號，安裝下料位器時，在葉片上方150mm處安裝擋料板，避免大量物料集中沖擊葉片造成誤發信號，降低使用壽命，料位器安裝位置應盡量遠離振源。
