| ￥235000 | ≥ 1臺 |
產品別名 |
管子相貫線切割機,圓管相貫線切割機,鋼管相貫線切割機,相貫線切割機 |
面向地區 |
全國 |
工作形式 |
管焊 |
電流 |
交流 |
作用原理 |
逆變 |

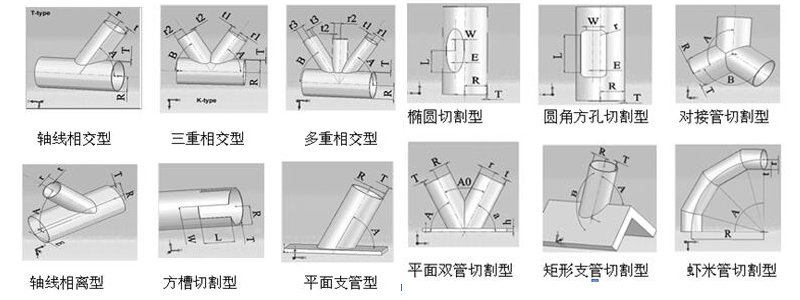

圓管相貫線切割設備采用圓柱坐標系數控，控制軸數為5軸。具有中文界面、參數輸入和人機對話功能，定角度坡口面切割功能，變角度坡口面切割功能，管道不園度和偏心補償功能，在線和離線自動點火、預熱、穿孔功能，切割速度變化自動控制功能等。
圓管相貫線切割設備的數控控制界面以圖形與數據結合，操作十分簡單：操作人員只需將主管和支管的半徑，相交角度，切割速度等參數輸入電腦后按動“啟動”按鈕、就能進行自動點火、預熱、切割等自動操作。軟件中設計了合理的切割引入引出線，使切割面的質量得到，每次切割后的參數可保存為文件，供以后相同工件使用。管子相貫線切割機
編號 | 項 目 | 參 數 |
1 | 切割管徑 | Φ=60～500mm |
2 | 切割方式 | 等離子 |
3 | 等離子切割管壁厚度 | 穿孔切割1～20mm 坡口切割5-14mm |
4 | 有效切割工件長度 | 6000mm |
5 | 要求工件橢圓度 | ≤1% |
6 | 切割速度 | 10～1500mm/min |
7 | 移動速度 | 10～6000 mm/min |
8 | 等離子坡口角度 | 等離子切割±45° |
9 | 機器軸數及運動范圍 | X軸：割炬沿管件軸向水平移動軸大行程6000mm Y軸：管件旋轉軸360°自由回轉 A軸：割炬沿管件徑向平面擺動軸±55° B軸：割炬沿管件軸向平面擺動軸±60° Z軸：割炬上升下降軸該軸不參加聯動大行程300mm |
10 | 切割長度精度 | ±1.5mm |
11 | 切割精度執行標準 | 按ISO9013-2002 、ISO8206-1991及 JB/T10045.4-1999JB |
12 | 卡盤性質 | 手動3爪聯動自定心 |
13 | 手動卡盤加緊裝置 | 1套 |
14 | 托架數量 | 2組 |
15 | 待割管大重量 | 3000Kg |
圓管相貫線切割設備，數控編程自動切割 鋼管相貫線切割機
